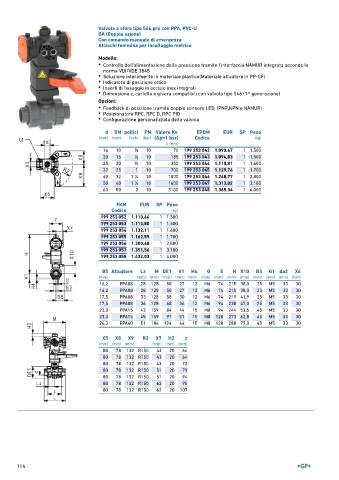

Page 114 - GEORGFISCHER - LISTINO 897

Valvola a sfera tipo 546 pro con PPA, PVC-U
DA (Doppia azione)
Con comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Feedback di posizione tramite doppio sensore LED, (PNP,NPN e NAMUR)
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 70 199 253 042 1.090,67 1 1,500
20 15 1 ∕2 10 185 199 253 043 1.094,83 1 1,500
25 20 3 ∕4 10 350 199 253 044 1.110,81 1 1,600
32 25 1 10 700 199 253 045 1.129,76 1 1,700
40 32 1 ∕4 10 1000 199 253 046 1.268,77 1 2,800
1
50 40 1 ∕2 10 1600 199 253 047 1.313,02 1 3,100
1
63 50 2 10 3100 199 253 048 1.365,34 1 4,000
FKM EUR SP Peso
Codice (kg)
199 253 052 1.110,66 1 1,500
199 253 053 1.113,80 1 1,500
199 253 054 1.132,11 1 1,600
199 253 055 1.162,59 1 1,700
199 253 056 1.300,68 1 2,800
199 253 057 1.351,56 1 3,100
199 253 058 1.432,03 1 4,000

B5 Attuatore Lz M DE1 V1 H4 G E H X10 B3 G1 da2 X6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16,2 PPA08 28 128 50 27 12 M6 74 215 38,0 25 M5 33 30
16,2 PPA08 28 128 50 27 12 M6 74 215 38,0 25 M5 33 30
17,5 PPA08 33 128 58 30 12 M6 74 219 41,9 25 M5 33 30
17,5 PPA08 36 128 68 36 12 M6 94 238 47,0 25 M5 33 30
23,3 PPA15 43 159 84 44 15 M8 94 244 53,5 45 M5 33 30
23,3 PPA15 45 159 97 51 15 M8 120 273 62,8 45 M5 33 30
24,3 PPA40 51 184 124 64 15 M8 120 288 77,0 45 M5 33 30

X5 X8 X9 R2 X7 H2 z
(mm) (mm) (mm) (mm) (mm) (mm)
80 78 132 R150 43 20 64
80 78 132 R150 43 20 64
80 78 132 R150 43 20 72
80 78 132 R150 51 20 79
80 78 132 R150 51 20 94
80 78 132 R150 62 20 95
80 78 132 R150 62 20 107

114
