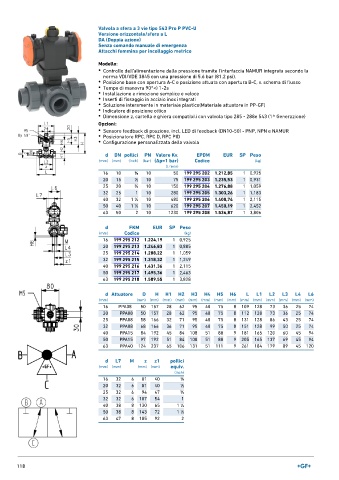

Page 118 - GEORGFISCHER - LISTINO 897

Valvola a sfera a 3 vie tipo 543 Pro P PVC-U
Versione orizzontale/sfera a L
DA (Doppia azione)
Senza comando manuale di emergenza
Attacchi femmina per incollaggio metrico

Modello:
• Controllo dell'alimentazione della pressione tramite l'interfaccia NAMUR integrata secondo la
norma VDI/VDE 3845 con una pressione di 5.6 bar (81.2 psi).
• Posizione base con apertura A-C e posizione attuata con apertura B-C, v. schema di flusso
• Tempo di manovra 90°<) 1-2s
• Installazione e rimozione semplice e veloce
• Inserti di fissaggio in acciaio inox integrati
• Soluzione interamente in materiale plastico(Materiale attuatore in PP-GF)
• Indicatore di posizione ottico
• Dimensione z, cartella e ghiera compatibili con valvola tipo 285 - 288e 543 (1^ Generazione)

Opzioni:
• Sensore feedback di poszione, incl. LED di feedback (DN10-50) - PNP, NPN e NAMUR
• Posizionatore RPC, RPC D, RPC PID
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 10 50 199 295 202 1.212,85 1 0,925
20 15 1 ∕2 10 75 199 295 203 1.235,53 1 0,931
25 20 3 ∕4 10 150 199 295 204 1.276,88 1 1,059
32 25 1 10 280 199 295 205 1.303,26 1 1,183
40 32 1 ∕4 10 480 199 295 206 1.408,74 1 2,115
1
50 40 1 ∕2 10 620 199 295 207 1.450,19 1 2,452
1
63 50 2 10 1230 199 295 208 1.536,87 1 3,806
d FKM EUR SP Peso
(mm) Codice (kg)
16 199 295 212 1.224,19 1 0,925
20 199 295 213 1.246,83 1 0,885
25 199 295 214 1.288,22 1 1,059
32 199 295 215 1.318,32 1 1,249
40 199 295 216 1.431,36 1 2,115
50 199 295 217 1.495,36 1 2,463
63 199 295 218 1.589,55 1 3,828

d Attuatore D H H1 H2 H3 H4 H5 H6 L L1 L2 L3 L4 L6
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 PPA08 50 157 28 62 95 40 75 8 109 128 73 36 25 74
20 PPA08 50 157 28 62 95 40 75 8 112 128 73 36 25 74
25 PPA08 58 166 32 71 95 40 75 8 131 128 86 43 25 74
32 PPA08 68 166 36 71 95 40 75 8 151 128 99 50 25 74
40 PPA15 84 192 45 84 108 51 88 9 181 165 120 60 45 94
50 PPA15 97 192 51 84 108 51 88 9 205 165 137 69 45 94
63 PPA40 124 237 65 106 131 51 111 9 261 184 179 89 45 120

d L7 M z z1 pollici
(mm) (mm) (mm) (mm) equiv.
(inch)
16 32 6 81 40 3 ∕8
20 32 6 81 40 1 ∕2
25 32 6 94 47 3 ∕4
32 32 6 107 54 1
40 38 8 130 65 1 ∕4
1
1
50 38 8 143 72 1 ∕2
63 47 8 185 92 2
