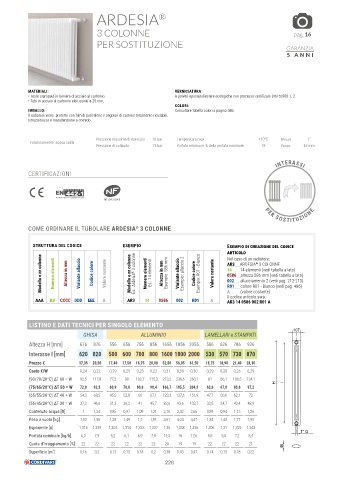

Page 228 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 228
ARDESIA ®
3 COLONNE pag. 16
PER SOSTITUZIONE GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
INTERASSI
CERTIFICAZIONI
NF 047/143
PER SOSTITUZIO NE
COME ORDINARE IL TUBOLARE ARDESIA 3 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 3 colonne Numero elementi Es.: 14 elementi Altezza in mm Esempio: 586 mm Variante allaccio Esempio: allaccio 2 Codice colore Esempio: R01 - Bianco Valore costante AR3 ARDESIA 3 COLONNE
Nel caso di un radiatore:
®
14 14 elementi (vedi tabella a lato)
0586 altezza 586 mm (vedi tabella a lato)
002 allacciamento 2 (vedi pag. 212-213)
R01 colore R01 - Bianco (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR3 14 0586 002 R01 A A (valore costante)
AR3 14 0586 002 R01 A
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
107
GHISA ALLUMINIO LAMELLARI e STAMPATI
Altezza H [mm] 676 876 556 656 756 856 1656 1856 2056 586 626 786 926
Interasse I [mm] 620 820 500 600 700 800 1600 1800 2000 530 570 730 870
Prezzo € 17,35 20,50 17,40 17,50 18,75 20,00 52,50 56,05 61,50 18,75 18,90 21,40 28,10
Costo €/W 0,24 0,22 0,29 0,25 0,23 0,22 0,31 0,30 0,30 0,29 0,28 0,26 0,29
(90/70/20°C) ΔT 60 = W 92,5 117,8 77,2 90 102,7 115,3 213,2 236,6 260,1 81 86,1 106,5 124,1
H I
(75/65/20°C) ΔT 50 = W 72,8 92,3 60,9 70,8 80,6 90,4 166,7 185,5 204,3 63,8 67,8 83,6 97,2
(65/55/20°C) ΔT 40 = W 54,3 68,5 45,5 52,8 60 67,1 123,3 137,6 151,9 47,7 50,6 62,1 72
(55/45/20°C) ΔT 30 = W 37,2 46,6 31,3 36,2 41 45,7 83,6 93,6 103,7 32,8 34,7 42,4 48,9
Contenuto acqua [lt] 1 1,24 0,85 0,97 1,09 1,21 2,18 2,42 2,66 0,89 0,94 1,13 1,26
Peso a vuoto [kg] 1,53 1,96 1,28 1,49 1,7 1,91 3,61 4,04 4,47 1,34 1,43 1,77 1,95
Esponente [n] 1,316 1,339 1,302 1,314 1,325 1,337 1,35 1,338 1,326 1,306 1,31 1,329 1,343
1" G
Portata nominale [kg/h] 6,3 7,9 5,2 6,1 6,9 7,8 14,3 16 17,6 5,5 5,8 7,2 8,4
Quota d’irraggiamento [%] 22 22 22 22 22 22 20 19 19 22 22 22 21
46
Superficie [m ] ² 0,16 0,2 0,13 0,15 0,18 0,2 0,38 0,43 0,47 0,14 0,15 0,18 0,22
