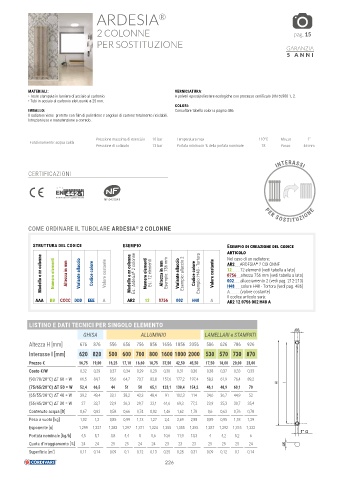

Page 226 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 226
ARDESIA ®
2 COLONNE pag. 15
PER SOSTITUZIONE GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
INTERASSI
CERTIFICAZIONI
NF 047/143
PER SOSTITUZIO NE
COME ORDINARE IL TUBOLARE ARDESIA 2 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 2 colonne Numero elementi Es.: 12 elementi Altezza in mm Esempio: 756 mm Variante allaccio Esempio: allaccio 2 Codice colore Esempio: H48 - Tortora Valore costante AR2 ARDESIA 2 COLONNE
Nel caso di un radiatore:
®
12 12 elementi (vedi tabella a lato)
0756 altezza 756 mm (vedi tabella a lato)
002 allacciamento 2 (vedi pag. 212-213)
H48 colore H48 - Tortora (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR2 12 0756 002 H48 A A (valore costante)
AR2 12 0756 002 H48 A
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
66
GHISA ALLUMINIO LAMELLARI e STAMPATI
Altezza H [mm] 676 876 556 656 756 856 1656 1856 2056 586 626 786 926
Interasse I [mm] 620 820 500 600 700 800 1600 1800 2000 530 570 730 870
Prezzo € 16,75 19,00 16,25 17,10 16,60 18,75 37,50 42,50 45,50 17,50 18,00 20,00 23,00
Costo €/W 0,32 0,29 0,37 0,34 0,29 0,29 0,30 0,31 0,30 0,38 0,37 0,33 0,33
(90/70/20°C) ΔT 60 = W 66,5 84,7 55,6 64,7 73,7 82,8 157,6 177,2 197,4 58,3 61,9 76,4 89,2
H I
(75/65/20°C) ΔT 50 = W 52,4 66,5 44 51 58 65,1 123,1 138,4 154,2 46,1 48,9 60,1 70
(65/55/20°C) ΔT 40 = W 39,2 49,4 33,1 38,2 43,3 48,4 91 102,3 114 34,6 36,7 44,9 52
(55/45/20°C) ΔT 30 = W 27 33,7 22,9 26,3 29,7 33,1 61,6 69,3 77,2 23,9 25,3 30,7 35,4
Contenuto acqua [lt] 0,67 0,83 0,58 0,66 0,74 0,82 1,46 1,62 1,78 0,6 0,63 0,76 0,78
Peso a vuoto [kg] 1,02 1,3 0,85 0,99 1,13 1,27 2,4 2,69 2,98 0,89 0,95 1,18 1,29
Esponente [n] 1,299 1,327 1,283 1,297 1,311 1,324 1,355 1,355 1,355 1,287 1,292 1,315 1,332
1" G
Portata nominale [kg/h] 4,5 5,7 3,8 4,4 5 5,6 10,6 11,9 13,3 4 4,2 5,2 6
Quota d’irraggiamento [%] 24 24 25 25 24 24 23 23 23 25 25 25 24 46
Superficie [m ] ² 0,11 0,14 0,09 0,1 0,12 0,13 0,25 0,28 0,31 0,09 0,12 0,1 0,14
226
