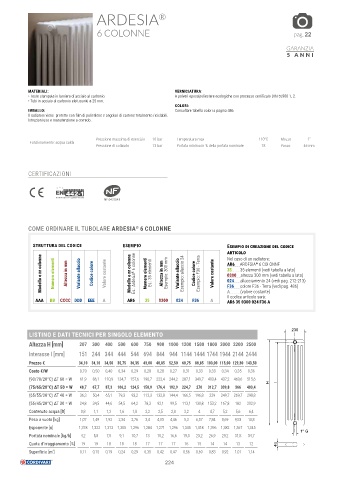

P. 224
ARDESIA ®
6 COLONNE pag. 22
GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
CERTIFICAZIONI
NF 047/143
COME ORDINARE IL TUBOLARE ARDESIA 6 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 6 colonne Numero elementi Es.: 35 elementi Altezza in mm Esempio: 300 mm Variante allaccio Esempio: allaccio 24 Codice colore Esempio: F36 - Terra Valore costante AR6 ARDESIA 6 COLONNE
Nel caso di un radiatore:
®
35 35 elementi (vedi tabella a lato)
0300 altezza 300 mm (vedi tabella a lato)
024 allacciamento 24 (vedi pag. 212-213)
F36 colore F36 - Terra (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR6 35 0300 024 F36 A A (valore costante)
AR6 35 0300 024 F36 A
230
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
Altezza H [mm] 207 300 400 500 600 750 900 1000 1200 1500 1800 2000 2200 2500
Interasse I [mm] 151 244 344 444 544 694 844 944 1144 1444 1744 1944 2144 2444
Prezzo € 34,10 34,10 34,50 35,75 36,35 43,00 48,85 52,50 68,75 88,85 103,00 115,00 129,30 143,50
Costo €/W 0,70 0,50 0,40 0,34 0,29 0,28 0,28 0,27 0,31 0,33 0,33 0,34 0,35 0,36
(90/70/20°C) ΔT 60 = W 61,9 86,1 110,9 134,7 157,6 190,7 222,4 244,2 287,1 349,7 403,4 437,2 469,6 515,6
H I
(75/65/20°C) ΔT 50 = W 48,7 67,7 87,3 106,2 124,5 150,9 176,4 192,9 224,7 270 312,7 339,8 366 403,4
(65/55/20°C) ΔT 40 = W 36,3 50,4 65,1 79,3 93,2 113,3 132,8 144,4 166,5 196,8 229 249,7 269,7 298,8
(55/45/20°C) ΔT 30 = W 24,8 34,5 44,6 54,5 64,2 78,3 92,1 99,5 113,1 130,8 153,2 167,8 182 202,9
Contenuto acqua [lt] 0,8 1,1 1,3 1,6 1,8 2,2 2,5 2,8 3,2 4 4,7 5,2 5,6 6,4
Peso a vuoto [kg] 1,07 1,49 1,92 2,34 2,76 3,4 4,03 4,46 5,3 6,57 7,84 8,69 9,53 10,8
Esponente [n] 1,318 1,322 1,313 1,305 1,296 1,284 1,271 1,296 1,345 1,418 1,396 1,382 1,367 1,345 1" G
Portata nominale [kg/h] 4,2 5,8 7,5 9,1 10,7 13 15,2 16,6 19,3 23,2 26,9 29,2 31,5 34,7
Quota d’irraggiamento [%] 19 19 18 18 18 17 17 17 16 15 14 14 13 12 46
Superficie [m ] ² 0,11 0,15 0,19 0,24 0,29 0,35 0,42 0,47 0,56 0,69 0,83 0,92 1,01 1,14
