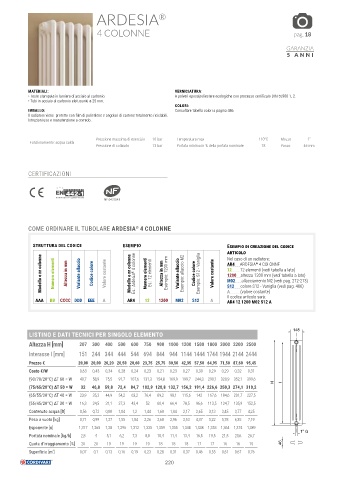

Page 220 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 220
ARDESIA ®
4 COLONNE pag. 18
GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
CERTIFICAZIONI
NF 047/143
COME ORDINARE IL TUBOLARE ARDESIA 4 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 4 colonne Numero elementi Es.: 12 elementi Altezza in mm Esempio: 1200 mm Variante allaccio Esempio: allaccio M2 Codice colore Esempio: S12 - Vaniglia Valore costante AR4 ARDESIA 4 COLONNE
Nel caso di un radiatore:
®
12 12 elementi (vedi tabella a lato)
1200 altezza 1200 mm (vedi tabella a lato)
M02 allacciamento M2 (vedi pag. 212-213)
S12 colore S12 - Vaniglia (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR4 12 1200 M02 S12 A A (valore costante)
AR4 12 1200 M02 S12 A
148
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
Altezza H [mm] 207 300 400 500 600 750 900 1000 1200 1500 1800 2000 2200 2500
Interasse I [mm] 151 244 344 444 544 694 844 944 1144 1444 1744 1944 2144 2444
Prezzo € 20,00 20,00 20,20 20,50 20,60 23,75 25,75 30,50 42,35 57,50 64,95 71,50 87,60 95,45
Costo €/W 0,63 0,43 0,34 0,28 0,24 0,23 0,21 0,23 0,27 0,30 0,29 0,29 0,32 0,31
(90/70/20°C) ΔT 60 = W 40,7 58,9 75,5 91,7 107,6 131,3 154,8 169,9 199,7 244,3 290,1 320,9 352,1 399,6
H I
(75/65/20°C) ΔT 50 = W 32 46,8 59,8 72,4 84,7 102,9 120,8 132,7 156,2 191,4 226,6 250,3 274,1 310,2
(65/55/20°C) ΔT 40 = W 23,9 35,3 44,9 54,2 63,2 76,4 89,2 98,1 115,6 142 167,6 184,6 201,7 227,5
(55/45/20°C) ΔT 30 = W 16,3 24,5 31,1 37,3 43,4 52 60,4 66,4 78,5 96,6 113,5 124,7 135,9 152,5
Contenuto acqua [lt] 0,56 0,72 0,88 1,04 1,2 1,44 1,68 1,84 2,17 2,65 3,13 3,45 3,77 4,25
Peso a vuoto [kg] 0,71 0,99 1,27 1,55 1,84 2,26 2,68 2,96 3,53 4,37 5,22 5,78 6,35 7,19
Esponente [n] 1,317 1,265 1,28 1,296 1,312 1,335 1,359 1,355 1,348 1,338 1,353 1,364 1,374 1,389
1" G
Portata nominale [kg/h] 2,8 4 5,1 6,2 7,3 8,8 10,4 11,4 13,4 16,5 19,5 21,5 23,6 26,7
Quota d’irraggiamento [%] 20 20 19 19 19 19 18 18 18 17 17 16 16 15 46
Superficie [m ] ² 0,07 0,1 0,13 0,16 0,19 0,23 0,28 0,31 0,37 0,46 0,55 0,61 0,67 0,76
220
