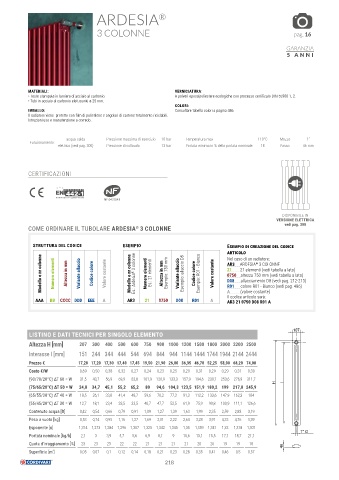

Page 218 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 218
ARDESIA ®
3 COLONNE pag. 16
GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
acqua calda Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento:
elettrico (vedi pag. 300) Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
CERTIFICAZIONI
NF 047/143
DISPONIBILE IN
VERSIONE ELETTRICA
vedi pag. 300
COME ORDINARE IL TUBOLARE ARDESIA 3 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 3 colonne Numero elementi Es.: 21 elementi Altezza in mm Esempio: 750 mm Variante allaccio Esempio: allaccio D8 Codice colore Esempio: R01 - Bianco Valore costante AR3 ARDESIA 3 COLONNE
Nel caso di un radiatore:
®
21 21 elementi (vedi tabella a lato)
0750 altezza 750 mm (vedi tabella a lato)
D08 allacciamento D8 (vedi pag. 212-213)
R01 colore R01 - Bianco (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR3 21 0750 D08 R01 A A (valore costante)
AR3 21 0750 D08 R01 A
107
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
Altezza H [mm] 207 300 400 500 600 750 900 1000 1200 1500 1800 2000 2200 2500
Interasse I [mm] 151 244 344 444 544 694 844 944 1144 1444 1744 1944 2144 2444
Prezzo € 17,20 17,20 17,30 17,40 17,45 19,50 21,90 26,00 36,35 46,70 52,25 58,00 68,20 74,00
Costo €/W 0,69 0,50 0,38 0,32 0,27 0,24 0,23 0,25 0,29 0,31 0,29 0,29 0,31 0,30
(90/70/20°C) ΔT 60 = W 31,5 43,7 56,9 69,9 82,8 101,9 120,9 133,3 157,9 194,6 230,1 253,6 276,9 311,7
H I
(75/65/20°C) ΔT 50 = W 24,8 34,7 45,1 55,2 65,2 80 94,6 104,3 123,5 151,9 180,2 199 217,8 245,9
(65/55/20°C) ΔT 40 = W 18,5 26,1 33,8 41,4 48,7 59,6 70,2 77,3 91,3 112,2 133,6 147,9 162,3 184
(55/45/20°C) ΔT 30 = W 12,7 18,1 23,4 28,5 33,5 40,7 47,7 52,5 61,9 75,9 90,8 100,9 111,1 126,6
Contenuto acqua [lt] 0,42 0,54 0,66 0,79 0,91 1,09 1,27 1,39 1,63 1,99 2,35 2,59 2,83 3,19
Peso a vuoto [kg] 0,53 0,74 0,95 1,16 1,37 1,69 2,01 2,22 2,64 3,28 3,91 4,33 4,76 5,39
Esponente [n] 1,314 1,273 1,284 1,296 1,307 1,325 1,342 1,345 1,35 1,359 1,341 1,33 1,318 1,301
1" G
Portata nominale [kg/h] 2,1 3 3,9 4,7 5,6 6,9 8,1 9 10,6 13,1 15,5 17,1 18,7 21,1
Quota d’irraggiamento [%] 23 23 23 22 22 21 21 21 21 20 20 19 19 18
46
Superficie [m ] ² 0,05 0,07 0,1 0,12 0,14 0,18 0,21 0,23 0,28 0,35 0,41 0,46 0,5 0,57
218
