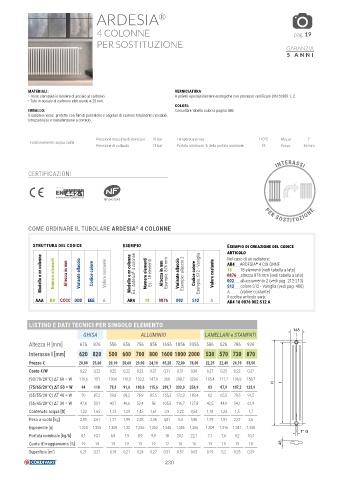

Page 230 - CORDIVARI - CATALISTINO SCALDASALVIETTE
P. 230
ARDESIA ®
4 COLONNE pag. 19
PER SOSTITUZIONE GARANZIA
5 ANNI
MATERIALI: VERNICIATURA:
• Teste stampate in lamiera di acciaio al carbonio. A polveri epossipoliestere ecologiche con processo certificato DIN 55900-1,-2.
• Tubi in acciaio al carbonio elettrouniti ø 25 mm.
COLORI:
IMBALLO: Consultare tabella colori a pagina 486.
Il radiatore viene protetto con film di polietilene e angolari di cartone totalmente riciclabili.
Istruzioni uso e manutenzione a corredo.
Pressione massima di esercizio 10 bar Temperatura max 110°C Mozzo 1”
Funzionamento: acqua calda
Pressione di collaudo 13 bar Portata minima in % della portata nominale: 18 Passo 46 mm
INTERASSI
CERTIFICAZIONI
NF 047/143
PER SOSTITUZIO NE
COME ORDINARE IL TUBOLARE ARDESIA 4 COLONNE
®
STRUTTURA DEL CODICE ESEMPIO Esempio di creazione del codice
articolo
Modello e nr colonne Numero elementi Altezza in mm Variante allaccio Codice colore Valore costante Modello e nr colonne Es.: Ardesia ® 4 colonne Numero elementi Es.: 18 elementi Altezza in mm Esempio: 876 mm Variante allaccio Esempio: allaccio 2 Codice colore Esempio: S12 - Vaniglia Valore costante AR4 ARDESIA 4 COLONNE
Nel caso di un radiatore:
®
18 18 elementi (vedi tabella a lato)
0876 altezza 876 mm (vedi tabella a lato)
002 allacciamento 2 (vedi pag. 212-213)
S12 colore S12 - Vaniglia (vedi pag. 486)
Il codice articolo sarà:
AAA BB CCCC DDD EEE A AR4 18 0876 002 S12 A A (valore costante)
AR4 18 0876 002 S12 A
LISTINO E DATI TECNICI PER SINGOLO ELEMENTO
148
GHISA ALLUMINIO LAMELLARI e STAMPATI
Altezza H [mm] 676 876 556 656 756 856 1656 1856 2056 586 626 786 926
Interasse I [mm] 620 820 500 600 700 800 1600 1800 2000 530 570 730 870
Prezzo € 20,80 25,60 20,10 20,60 23,00 24,10 65,20 72,00 78,00 22,25 22,40 24,10 33,50
Costo €/W 0,22 0,22 0,25 0,22 0,22 0,21 0,31 0,31 0,30 0,27 0,25 0,22 0,27
(90/70/20°C) ΔT 60 = W 119,6 151 100,6 116,5 132,2 147,9 268 298,7 329,6 105,4 111,7 136,9 158,7
H I
(75/65/20°C) ΔT 50 = W 94 118 79,3 91,6 103,6 115,6 209,7 233,3 256,9 83 87,9 107,2 123,9
(65/55/20°C) ΔT 40 = W 70 87,2 59,3 68,2 76,9 85,5 155,3 172,3 189,4 62 65,5 79,5 91,5
(55/45/20°C) ΔT 30 = W 47,8 59,1 40,7 46,6 52,4 58 105,5 116,7 127,8 42,5 44,9 54,1 61,9
Contenuto acqua [lt] 1,32 1,65 1,13 1,29 1,45 1,61 2,9 3,22 3,54 1,18 1,24 1,5 1,7
Peso a vuoto [kg] 2,05 2,61 1,71 1,99 2,28 2,56 4,81 5,4 5,96 1,79 1,91 2,37 2,6
Esponente [n] 1,324 1,355 1,305 1,32 1,336 1,352 1,346 1,356 1,366 1,309 1,316 1,341 1,358
1" G
Portata nominale [kg/h] 8,1 10,1 6,8 7,9 8,9 9,9 18 20,1 22,1 7,1 7,6 9,2 10,7
Quota d’irraggiamento [%] 19 19 19 19 19 19 17 16 16 19 19 19 18 46
Superficie [m ] ² 0,21 0,27 0,18 0,21 0,24 0,27 0,51 0,57 0,63 0,19 0,2 0,25 0,29
