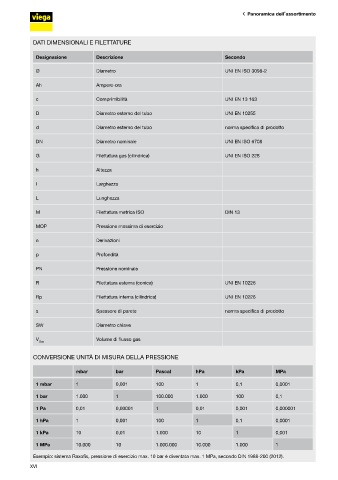

Page 18 - VIEGA - LISTINO 2025

Panoramica dell’assortimento

DATI DIMENSIONALI E FILETTATURE

Designazione Descrizione Secondo
Ø Diametro UNI EN ISO 3098-2
Ah Ampere-ora

c Comprimibilità UNI EN 13 163
D Diametro esterno del tubo UNI EN 10255

d Diametro esterno del tubo norma specifica di prodotto
DN Diametro nominale UNI EN ISO 6708

G Filettatura gas (cilindrica) UNI EN ISO 228
h Altezza

l Larghezza
L Lunghezza

M Filettatura metrica ISO DIN 13
MOP Pressione massima di esercizio

n Derivazioni
p Profondità

PN Pressione nominale
R Filettatura esterna (conica) UNI EN 10226

Rp Filettatura interna (cilindrica) UNI EN 10226
s Spessore di parete norma specifica di prodotto

SW Diametro chiave
V Gas Volume di flusso gas

CONVERSIONE UNITÀ DI MISURA DELLA PRESSIONE

mbar bar Pascal hPa kPa MPa
1 mbar 1 0,001 100 1 0,1 0,0001
1 bar 1.000 1 100.000 1.000 100 0,1
1 Pa 0,01 0,00001 1 0,01 0,001 0,000001
1 hPa 1 0,001 100 1 0,1 0,0001

1 kPa 10 0,01 1.000 10 1 0,001
1 MPa 10.000 10 1.000.000 10.000 1.000 1
Esempio: sistema Raxofix, pressione di esercizio max. 10 bar è diventata max. 1 MPa, secondo DIN 1988-200 (2012).
XVI
