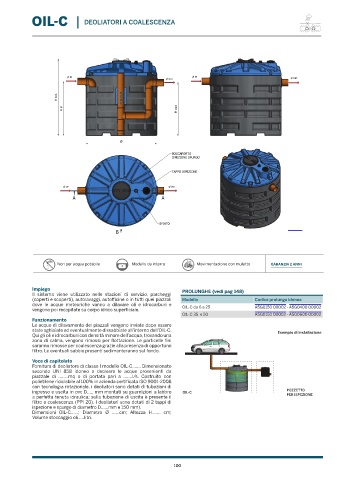

Page 102 - ELBI - LISTINO AQUAPURA 50

OIL-C | DEOLIATORI A COALESCENZA

P IN P IN
P OUT P OUT
H tot.

H in H out

Ø

BOCCAPORTO
ISPEZIONE SPURGO

TAPPO ISPEZIONE

P IN P OUT
A A

DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D. MASTROGIACOMO 24/01/2020 POLIETILENE LINEARE
CONTROLLATO DA: DATA OIL-C 15 TRATTAMENTO
D. GIOVANNELLI 24/01/2020 PRIMARIO T3
SFIATO SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
1: 15 PESO: DEPURAZIONE SECONDO UNI EN 22768-m
Formato foglio: A3
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere DISEGNO CODICE
B Spa riprodotto ne' reso noto a terzi senza autorizzazione. A5R0C15 rev02
Ogni trasgressione verrà punita a norma di legge

Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego PROLUNGHE (vedi pag 148)
Il sistema viene utilizzato nelle stazioni di servizio, parcheggi
(coperti e scoperti), autolavaggi, autofficine o in tutti quei piazzali Modello Codice prolunga idonea
dove le acque meteoriche vanno a dilavare oli e idrocarburi e OIL-C da 6 a 25 A5G0150 00002 - A5G0400 00002
vengono poi recapitate su corpo idrico superficiale.
OIL-C 35 e 50 A5G0150 00002 - A5G0600 00002
Funzionamento
Le acque di dilavamento dei piazzali vengono inviate dopo essere
state sghiaiate ed eventualmente dissabbiate all’interno dell’OIL-C. Esempio di installazione
Qui gli oli e idrocarburi con densità minore dell’acqua, trovando una
zona di calma, vengono rimossi per flottazione. Le particelle fini
saranno rimosse per coalescenza grazie alla presenza di opportuno
filtro. Le eventuali sabbie presenti sedimenteranno sul fondo.

Voce di capitolato
Fornitura di deoliatore di classe I modello OIL-C……. Dimensionato
secondo UNI 858 idoneo a deoleare le acque provenienti da
piazzale di ……..mq o di portata pari a …….l/s. Costruito con
polietilene riciclabile al 100% in azienda certificata ISO 9001-2008
con tecnologia rotazionale, i deoliatori sono dotati di tubazioni di
ingresso e uscita in pvc D….. mm montati su guarnizioni a labbro OIL-C POZZETTO
PER ISPEZIONE
a perfetta tenuta idraulica; sulla tubazione di uscita è presente il
filtro a coalescenza (PPI 20). I deoliatori sono dotati di 2 tappi di
ispezione e spurgo di diametro D……mm e 150 mm).
Dimensioni OIL-C……; Diametro Ø ……cm; Altezza H……. cm;
Volume stoccaggio oli…..litri.
