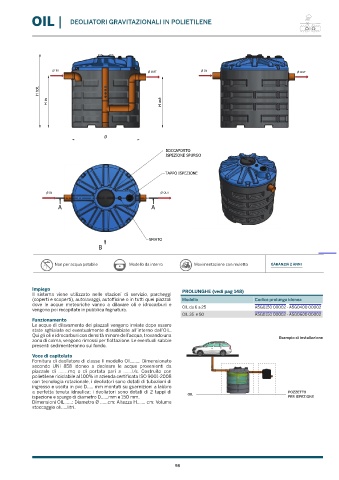

Page 100 - ELBI - LISTINO AQUAPURA 50

OIL | DEOLIATORI GRAVITAZIONALI IN POLIETILENE

P IN P OUT P IN P OUT

tot.
H
in out
H
H

Ø

BOCCAPORTO
ISPEZIONE SPURGO

TAPPO ISPEZIONE

P IN P OUT

A A

DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D. MASTROGIACOMO 06/03/2020 POLIETILENE LINEARE
CONTROLLATO DA: DATA OIL 15 TRATTAMENTO PRIMARI
SFIATO D. GIOVANNELLI 06/03/2020 PIAZZALI COPERTI / SCO
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
B 1: 20 Formato foglio: A3 PESO: DEPURAZIONE SECONDO UNI EN 22768
Il presente disegno è di esclusiva proprietà della ELBI S.p.a. e non può essere DISEGNO COD
riprodotto ne' reso noto a terzi senza autorizzazione.
Spa Ogni trasgressione verrà punita a norma di legge A5R0015 r
Non per acqua potabile Modello da interro Movimentazione con muletto GARANZIA 2 ANNI

Impiego PROLUNGHE (vedi pag 148)
Il sistema viene utilizzato nelle stazioni di servizio, parcheggi
(coperti e scoperti), autolavaggi, autofficine o in tutti quei piazzali Modello Codice prolunga idonea
dove le acque meteoriche vanno a dilavare oli e idrocarburi e OIL da 6 a 25 A5G0150 00002 - A5G0400 00002
vengono poi recapitate in pubblica fognatura.
OIL 35 e 50 A5G0150 00002 - A5G0600 00002
Funzionamento
Le acque di dilavamento dei piazzali vengono inviate dopo essere
state sghiaiate ed eventualmente dissabbiate all’interno dell’OIL.
Qui gli oli e idrocarburi con densità minore dell’acqua, trovando una Esempio di installazione
zona di calma, vengono rimossi per flottazione. Le eventuali sabbie
presenti sedimenteranno sul fondo.

Voce di capitolato
Fornitura di deoliatore di classe II modello OIL……. Dimensionato
secondo UNI 858 idoneo a deoleare le acque provenienti da
piazzale di ……..mq o di portata pari a …….l/s. Costruito con
polietilene riciclabile al 100% in azienda certificata ISO 9001-2008
con tecnologia rotazionale, i deoliatori sono dotati di tubazioni di
ingresso e uscita in pvc D….. mm montati su guarnizioni a labbro
a perfetta tenuta idraulica; i deoliatori sono dotati di 2 tappi di OIL POZZETTO
ispezione e spurgo di diametro D……mm e 150 mm. PER ISPEZIONE
Dimensioni OIL……; Diametro Ø ……cm; Altezza H……. cm; Volume
stoccaggio oli…..litri.
