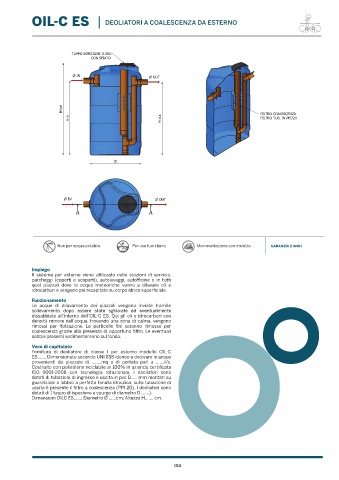

OIL-C ES | DEOLIATORI A COALESCENZA DA ESTERNO

TAPPO ISPEZIONE D.355
CON SFIATO

P IN P OUT

H tot FILTRO COALESCENZA
H in H out FILTRO TUB. IN PPI/20

Ø

P IN P OUT

A A

DISEGNATO DA: DATA DENOMINAZIONE MATERIALE
D. MASTROGIACOMO 20/04/2020 POLIETILENE LINEARE
CONTROLLATO DA: DATA DEOL. COALESCENZA CV 1500 TRATTAMENTO ACQUE
D. GIOVANNELLI 20/04/2020 TRATTAMENTO PRIMARIO
SCALA Foglio n.1 di 1 SPECIFICHE INTERNE TOLLERANZE GENERALI
Non per acqua potabile Per uso fuori terra Movimentazione con muletto GARANZIA 2 ANNI

Impiego
Il sistema per esterno viene utilizzato nelle stazioni di servizio,
parcheggi (coperti e scoperti), autolavaggi, autofficine o in tutti
quei piazzali dove le acque meteoriche vanno a dilavare oli e
idrocarburi e vengono poi recapitate su corpo idrico superficiale.
Funzionamento
Le acque di dilavamento dei piazzali vengono inviate tramite
sollevamento dopo essere state sghiaiate ed eventualmente
dissabbiate all’interno dell’OIL-C ES. Qui gli oli e idrocarburi con
densità minore dell’acqua, trovando una zona di calma, vengono
rimossi per flottazione. Le particelle fini saranno rimosse per
coalescenza grazie alla presenza di opportuno filtro. Le eventuali
sabbie presenti sedimenteranno sul fondo.

Voce di capitolato
Fornitura di deoliatore di classe I per esterno modello OIL-C
ES……. Dimensionato secondo UNI 858 idoneo a deoleare le acque
provenienti da piazzale di ……..mq o di portata pari a …….l/s.
Costruito con polietilene riciclabile al 100% in azienda certificata
ISO 9001-2008 con tecnologia rotazionale, i deoliatori sono
dotati di tubazioni di ingresso e uscita in pvc D….. mm montati su
guarnizioni a labbro a perfetta tenuta idraulica; sulla tubazione di
uscita è presente il filtro a coalescenza (PPI 20). I deoliatori sono
dotati di 1 tappo di ispezione e spurgo di diametro D…….).
Dimensioni OILC ES……; Diametro Ø ……cm; Altezza H……. cm.
