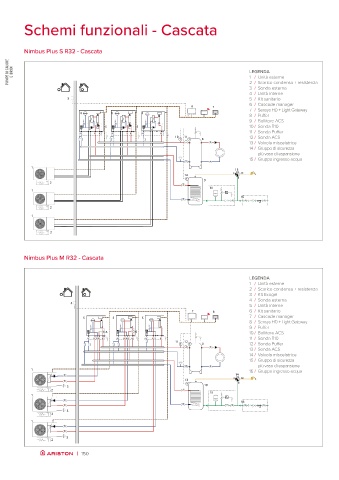

Schemi funzionali - Cascata

Nimbus Plus S R32 - Cascata

POMPE DI CALORE E IBRIDI LEGENDA

1 / Unità esterne
2 / Scarico condensa + resistenza
3 / Sonda esterna
4 / Unità interne
3 5 / Kit sanitario
6 / Cascade manager
6 7
4 4 4 7 / Sensys HD + Light Gateway
8 / Puffer
9 / Bollitore ACS
5 5 10 / Sonda T10
11 / Sonda Puffer
10 11 12 / Sonda ACS
T T 8
13 / Valvola miscelatrice
14 / Gruppo di sicurezza
più vaso di espansione
15 / Gruppo ingresso acqua
1
13
12 A AB
T 9 B
2
14
1
15
2
1

2

Nimbus Plus M R32 - Cascata

LEGENDA
1 / Unità esterne
2 / Scarico condensa + resistenza
3 / Kit Exogel
4 / Sonda esterna
4
5 / Unità interne
7 8 6 / Kit sanitario
5 5 5 7 / Cascade manager
8 / Sensys HD + Light Gateway
9 / Puffer
6 6 10 / Bollitore ACS
11 / Sonda T10
11 12
T T 9 12 / Sonda Puffer
13 / Sonda ACS
14 / Valvola miscelatrice
15 / Gruppo di sicurezza
più vaso di espansione
1 16 / Gruppo ingresso acqua
14
A AB
13
T 10 B
3
2 15
1
16
3
2
1

3
2
