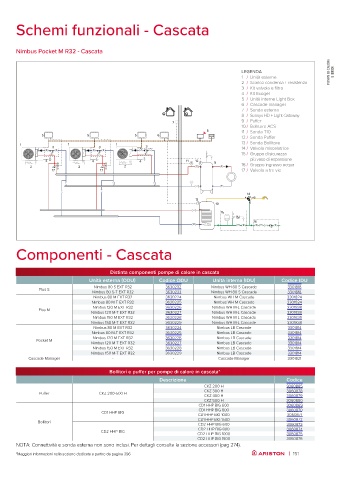

Schemi funzionali - Cascata

Nimbus Pocket M R32 - Cascata

LEGENDA POMPE DI CALORE E IBRIDI
1 / Unità esterne
2 / Scarico condensa + resistenza
3 / Kit valvola e filtro
4 / Kit Exogel
5 / Unità interne Light Box
6 / Cascade manager
7 / Sonda esterna
8 / Sensys HD + Light Gateway
7 9 / Puffer
10 / Bollitore ACS
8 11 / Sonda T10
5 5 5 6 12 / Sonda Puffer
13 / Sonda Bollitore
1 1 1
3 3 3 14 / Valvola miscelatrice
15 / Gruppo di sicurezza
4 4 4 11 12 più vaso di espansione
A A T T 9 16 / Gruppo ingresso acqua
2 AB B 2 AB B 2
17 17 17 / Valvola a tre vie

14
13 A AB
T 10 B
15
16

Componenti - Cascata

Distinta componenti pompe di calore in cascata
Unità esterna (ODU) Codice ODU Unità interna (IDU) Codice IDU
Nimbus 80 S EXT R32 3630232 Nimbus WH 80 S Cascade 3301818
Plus S
Nimbus 80 S-T EXT R32 3630233 Nimbus WH 80 S Cascade 3301818
Nimbus 80 M EXT R32 3630224 Nimbus WH M Cascade 3301824
Nimbus 80 M-T EXT R32 3630225 Nimbus WH M Cascade 3301824
Nimbus 120 M EXT R32 3630226 Nimbus WH M-L Cascade 3301838
Plus M
Nimbus 120 M-T EXT R32 3630227 Nimbus WH M-L Cascade 3301838
Nimbus 150 M EXT R32 3630228 Nimbus WH M-L Cascade 3301838
Nimbus 150 M-T EXT R32 3630229 Nimbus WH M-L Cascade 3301838
Nimbus 80 M EXT R32 3630224 Nimbus LB Cascade 3301814
Nimbus 80 M-T EXT R32 3630225 Nimbus LB Cascade 3301814
Nimbus 120 M EXT R32 3630226 Nimbus LB Cascade 3301814
Pocket M
Nimbus 120 M-T EXT R32 3630227 Nimbus LB Cascade 3301814
Nimbus 150 M EXT R32 3630228 Nimbus LB Cascade 3301814
Nimbus 150 M-T EXT R32 3630229 Nimbus LB Cascade 3301814
Cascade Manager - - Cascade Manager 3301821
Bollitori e puffer per pompe di calore in cascata*
Descrizione Codice
CKZ 200 H 3060865
Puffer CKZ 200-500 H CKZ 300 H 3060878
CKZ 400 H 3060879
CKZ 500 H 3060880
CD1 HHP BIG 600 3060869
CD1 HHP BIG 800 3060870
CD1 HHP BIG
CD1 HHP BIG 1000 3060871
Bollitori CD1 HHP BIG 1500 3060872
CD2 HHP BIG 600 3060873
CD2 HHP BIG CD2 HHP BIG 800 3060874
CD2 HHP BIG 1000 3060875
CD2 HHP BIG 1500 3060876
NOTA: Connettività e sonda esterna non sono inclusi. Per dettagli consulta la sezione accessori (pag 274).
*Maggiori informazioni nella sezione dedicata a partire da pagina 396 | 151
