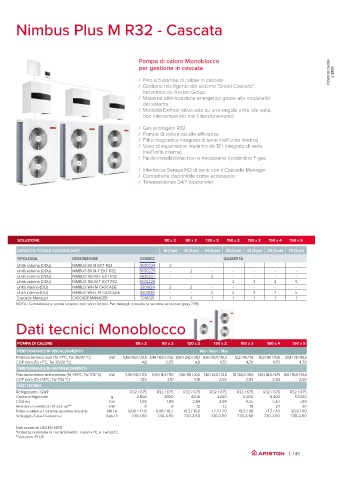

Page 147 - ARISTON - CATALOGO 10-2022

Nimbus Plus M R32 - Cascata

Pompa di calore Monoblocco
per gestione in cascata POMPE DI CALORE E IBRIDI

/ Fino a 5 pompe di calore in cascata
/ Gestione intelligente del sistema “Smart Cascade”,
brevettato da Ariston Group
/ Massima ottimizzazione energetica grazie alla modularità
del sistema
/ Modalità Defrost attiva solo su una singola unità alla volta,
non interrompendo mai il funzionamento

/ Gas ecologico R32
/ Pompe di calore ad alta efficienza
/ Filtro magnetico integrato di serie (nell’unità interna)
/ Vaso di espansione impianto da 12 l integrato di serie
(nell’unità interna)
/ Facile installazione: non è necessario il patentino F-gas
/ Interfaccia Sensys HD di serie con il Cascade Manager
/ Connettività disponibile come accessorio
/ Teleassistenza 24/7 (opzionale)

SOLUZIONE 80 x 2 80 x 2 120 x 2 150 x 2 150 x 3 150 x 4 150 x 5
CAPACITÀ TOTALE CASCATA (kW)* 16 (1-ph) 16 (3-ph) 24 (3-ph) 30 (3-ph) 45 (3-ph) 60 (3-ph) 75 (3-ph)
TIPOLOGIA DESCRIZIONE CODICE QUANTITÀ
Unità esterna (ODU) NIMBUS 80 M EXT R32 3630224 2 - - - - - -
Unità esterna (ODU) NIMBUS 80 M-T EXT R32 3630225 - 2 - - - - -
Unità esterna (ODU) NIMBUS 120 M-T EXT R32 3630227 - - 2 - - - -
Unità esterna (ODU) NIMBUS 150 M-T EXT R32 3630229 - - - 2 3 4 5
Unità interna (IDU) NIMBUS WH M CASCADE 3301824 2 2 - - - - -
Unità interna (IDU) NIMBUS WH-L M CASCADE 3301838 - - 2 2 3 4 5
Cascade Manager CASCADE MANAGER 3301821 1 1 1 1 1 1 1
NOTA: Connettività e sonda esterna non sono inclusi. Per dettagli consulta la sezione accessori (pag 278)

Dati tecnici Monoblocco

POMPA DI CALORE 80 x 2 80 x 2 120 x 2 150 x 2 150 x 3 150 x 4 150 x 5
PERFORMANCE IN RISCALDAMENTO Min / Nom / Max
Potenza termica nom (Ta +7°C, Tw 35/30 °C) kW 5,48 / 16,0 / 23,5 5,48 / 16,0 / 23,5 8,50 / 24,0 / 28,7 8,16 / 30,0 / 35,3 12,2 / 45 / 53 16,3 / 60 / 70,6 20,4 / 75 / 88,3
COP nom (Ta +7°C, Tw 35/30 °C) 4,8 2,95 4,9 4,70 4,70 4,70 4,70
PERFORMANCE IN RAFFRESCAMENTO
Potenza termica min/nom/max (Ta +35°C, Tw 7/12 °C) kW 5,30 / 14,0 / 17,0 5,30 / 14,0 / 17,0 7,40 / 18,1 / 20,6 7,40 / 22,0 / 23,8 11,1 / 33,0 / 35,6 14,8 / 44,0 / 47,5 18,5 / 55,0 / 59,4
COP nom (Ta +35°C, Tw 7/12 °C) 3,10 3,10 3,15 2,93 2,93 2,93 2,93
DATI TECNICI
Refrigerante / GWP R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675 R32 / 675
Carica refrigerante g 2.800 2800 4200 4200 6.300 8.400 10.500
CO2 eq. ton 1,89 1,89 2,84 2,84 4,25 5,67 7,09
Resistenza elettrica di back up** kW 8 8 12 12 18 24 30
Potenza elettrica / corrente assorbita massima kW / A 9,06 / 42,6 9,06 / 16,2 10,3 / 16,6 12,4 / 20 18,5 / 30 24,7 / 40 30,9 / 50
Voltaggio-Fase-Frequenza V-ph-Hz 230-1-50 230-3-50 230-3-50 230-3-50 230-3-50 230-3-50 230-3-50
Dati secondo UNI EN 14511
*Potenza nominale in riscaldamento. Taria=+7°C e Tw=35°C.
**versione PLUS

| 145
