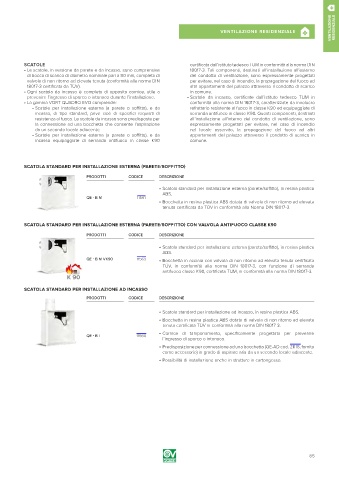

VENTILAZIONE RESIDENZIALE

VENTILAZIONE RESIDENZIALE A

SCATOLE certificata dall’istituto tedesco TUM in conformità alla norma DIN
• Le scatole, in versione da parete e da incasso, sono comprensive 18017-3. Tali componenti, destinati all’installazione all’esterno
di bocca di scarico di diametro nominale pari a 80 mm, completa di del condotto di ventilazione, sono espressamente progettati
valvola di non ritorno ad elevata tenuta (conformità alla norma DIN per evitare, nel caso di incendio, la propagazione del fuoco ad
18017-3 certificata da TÜV). altri appartamenti del palazzo attraverso il condotto di scarico
• Ogni scatola da incasso è completa di apposita cornice, utile a in comune.
prevenire l’ingresso di sporco o intonaco durante l’installazione. • Scatole da incasso, certificate dall’istituto tedesco TUM in
• La gamma VORT QUADRO EVO comprende: conformità alla norma DIN 18017-3, caratterizzate da involucro
• Scatole per installazione esterna (a parete o soffitto), e da refrattario resistente al fuoco in classe K90 ed equipaggiate di
incasso, di tipo standard, prive cioè di specifici requisiti di serranda antifuoco in classe K90. Questi componenti, destinati
resistenza al fuoco. Le scatole da incasso sono predisposte per all’installazione all’interno del condotto di ventilazione, sono
la connessione ad una bocchetta che consente l’aspirazione espressamente progettati per evitare, nel caso di incendio
da un secondo locale adiacente. nel locale asservito, la propagazione del fuoco ad altri
• Scatole per installazione esterna (a parete o soffitto), e da appartamenti del palazzo attraverso il condotto di scarico in
incasso equipaggiate di serranda antifuoco in classe K90 comune.

SCATOLA STANDARD PER INSTALLAZIONE ESTERNA (PARETE/SOFFITTO)
PRODOTTI CODICE DESCRIZIONE

• Scatola standard per installazione esterna (parete/soffitto), in resina plastica
ABS.
QE - B M 11561
• Bocchetta in resina plastica ABS dotata di valvola di non ritorno ad elevata
tenuta certificata da TÜV in conformità alla Norma DIN 18017-3.

SCATOLA STANDARD PER INSTALLAZIONE ESTERNA (PARETE/SOFFITTO) CON VALVOLA ANTIFUOCO CLASSE K90
PRODOTTI CODICE DESCRIZIONE

• Scatola standard per installazione esterna (parete/soffitto), in resina plastica
ABS.
QE - B M VK90 11563 • Bocchetta in acciaio con valvola di non ritorno ad elevata tenuta certificata
TÜV, in conformità alla norma DIN 18017-3, con funzione di serranda
antifuoco classe K90, certificata TUM, in conformità alla norma DIN 18017-3.

SCATOLA STANDARD PER INSTALLAZIONE AD INCASSO
PRODOTTI CODICE DESCRIZIONE

• Scatola standard per installazione ad incasso, in resina plastica ABS.
• Bocchetta in resina plastica ABS dotata di valvola di non ritorno ad elevata
tenuta certificata TÜV in conformità alla norma DIN 18017-3.
• Cornice di tamponamento, specificamente progettata per prevenire
QE - B I 11560
l’ingresso di sporco o intonaco.
• Predisposizione per connessione ad una bocchetta (QE-AD cod. 21118, fornita
come accessorio) in grado di aspirare aria da un secondo locale adiacente.
• Possibilità di installazione anche in strutture in cartongesso.
