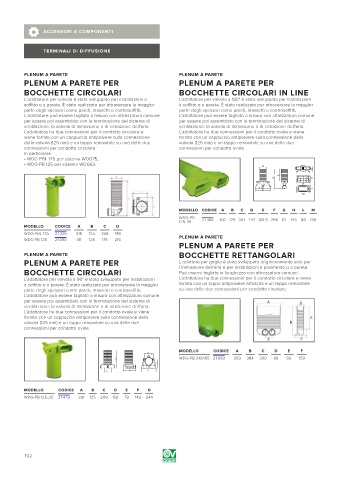

Page 702 - VORTICE - CATALOGO 2019

D ACCESSORI E COMPONENTI

TERMINALI DI DIFFUSIONE

PLENUM A PARETE PLENUM A PARETE
PLENUM A PARETE PER PLENUM A PARETE PER
BOCCHETTE CIRCOLARI BOCCHETTE CIRCOLARI IN LINE
L´adattatore per valvola é stato sviluppato per installazioni a L’adattatore per valvola a 180° é stato sviluppato per installazioni
soffitto o a parete. È stato realizzato per attraversare la maggior a soffitto o a parete. È stato realizzato per attraversare la maggior
parte degli spessori come pareti, massetti o controsoffitti. parte degli spessori come pareti, massetti o controsoffitti.
L´adattatore puó essere tagliato a misura con attrezzatura comune L’adattatore puó essere tagliato a misura con attrezzatura comune
per essere poi assemblato con la terminazione del sistema di per essere poi assemblato con la terminazione del sistema di
ventilazione: la valvola di immissione o di estrazione dell'aria. ventilazione: la valvola di immissione o di estrazione dell'aria.
L’adattatore ha due connessioni per il condotto circolare e L’adattatore ha due connessioni per il condotto ovale e viene
viene fornito con un cappuccio antipolvere sulla connessione fornito con un cappuccio antipolvere sulla connessione della
della valvola (125 mm) e un tappo removibile su una delle due valvola (125 mm) e un tappo removibile su una delle due
connessioni per condotto circolare. connessioni per condotto ovale.
In particolare:
• WDG-PBL 125 per sistema WDG75, © 2018 - Ubbink Centrotherm Group | Content is subject to change without notice | Availability and con gurations may di er per country | CT-2018-10-V01-IT-IT
• WDG-PB 125 per sistema WDG63. B
E
F
D
A G
H
C L
M

MODELLO CODICE A B C D E F G H L M
WDG-PB
125-35 21480 402 125 304 247 103.5 266 67 143 66 138
MODELLO CODICE A B C D
WDG-PBL 125 21326 318 125 399 148
WDG-PB 125 21090 411 125 175 215 PLENUM A PARETE
PLENUM A PARETE PER
PLENUM A PARETE BOCCHETTE RETTANGOLARI
PLENUM A PARETE PER L´adattore per griglia é stato sviluppato originariamente solo per
BOCCHETTE CIRCOLARI l´immissione dell´aria e per installazioni a pavimento o a parete.
Puó essere tagliato in lunghezza con attrezzatura comune.
L’adattatore per valvola a 90° è stato sviluppato per installazioni L’adattatore ha due connessioni per il condotto circolare e viene
a soffitto o a parete. È stato realizzato per attraversare la maggior fornito con un tappo antipolvere all'uscita e un tappo removibile
parte degli spessori come pareti, massetti o controsoffitti. su una delle due connessioni per condotto circolare.
L’adattatore può essere tagliato a misura con attrezzatura comune
per essere poi assemblato con la terminazione del sistema di
ventilazione: la valvola di immissione o di estrazione dell’aria.
L’adattatore ha due connessioni per il condotto ovale e viene
fornito con un cappuccio antipolvere sulla connessione della
valvola (125 mm) e un tappo removibile su una delle due
connessioni per condotto ovale.

MODELLO CODICE A B C D E F
D
E
WDG-PB 310X85 21093 309 384 300 86 92 159
A © 2018 - Ubbink Centrotherm Group | Content is subject to change without notice | Availability and con gurations may di er per country | CT-2018-10-V01-IT-IT
F
C
B G

MODELLO CODICE A B C D E F G
WDG-PB 125-35 21479 301 125 209 158 79 149 244

702
