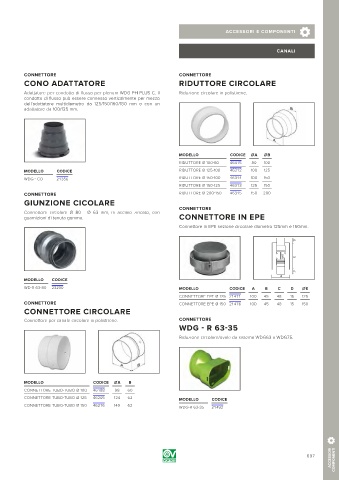

Page 697 - VORTICE - CATALOGO 2019

ACCESSORI E COMPONENTI D

CANALI

CONNETTORE CONNETTORE
CONO ADATTATORE RIDUTTORE CIRCOLARE

Adattatore per condotto di flusso per plenum WDG-PH PLUS-C. Il Riduzione circolare in polistirene.
condotto di flusso può essere connesso verticalmente per mezzo
dell´adattatore multidiametro da 125/150/160/180 mm o con un
adattatore da 100/125 mm.

MODELLO CODICE ØA ØB
RIDUTTORE Ø 100-80 46415 80 100
MODELLO CODICE RIDUTTORE Ø 125-100 46312 100 125
WDG - CO 21356 RIDUTTORE Ø 150-100 46314 100 150
RIDUTTORE Ø 150-125 46313 125 150
CONNETTORE RIDUTTORE Ø 200-150 46315 150 200
GIUNZIONE CICOLARE
CONNETTORE
Connettore circolare Ø 80 - Ø 63 mm, in acciaio zincato, con
guarnizioni di tenuta gomma. CONNETTORE IN EPE
Connettore in EPE sezione circolare diametro 125mm e 150mm.

D

C
B E
D
A
MODELLO CODICE
WD-R 63-80 23200 MODELLO CODICE A B C D ØE
CONNETTORE EPE Ø 125 21471 100 45 48 15 125
CONNETTORE CONNETTORE EPE Ø 150 21476 100 45 48 15 150
CONNETTORE CIRCOLARE

Connettore per canale circolare in polistirene. CONNETTORE
WDG - R 63-35
Riduzione circolare/ovale da sistema WDG63 a WDG75.

MODELLO CODICE ØA B
CONNETTORE TUBO-TUBO Ø 100 46188 98 60
CONNETTORE TUBO-TUBO Ø 125 46205 124 62 MODELLO CODICE
CONNETTORE TUBO-TUBO Ø 150 46216 149 62
WDG-R 63-35 21492

ACCESSORI COMPONENTI
697
