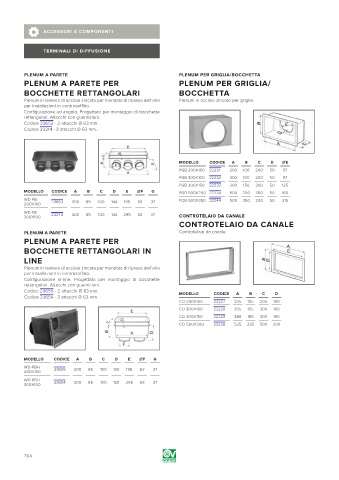

Page 704 - VORTICE - CATALOGO 2019

D ACCESSORI E COMPONENTI

TERMINALI DI DIFFUSIONE

PLENUM A PARETE PLENUM PER GRIGLIA/BOCCHETTA
PLENUM A PARETE PER PLENUM PER GRIGLIA/
BOCCHETTE RETTANGOLARI BOCCHETTA
Plenum in lamiera di acciaio zincata per mandata di ripresa dell’aria Plenum in acciaio zincato per griglie.
per installazioni in controsoffitto.
Configurazione ad angolo. Progettato per montaggio di bocchette
rettangolari. Attacchi con guarnizioni.
Codice 23653 - 2 attacchi Ø 63 mm.
Codice 23214 - 3 attacchi Ø 63 mm..

MODELLO CODICE A B C D ØE
PGB 200X100 22231 200 100 200 50 97
PGB 300X100 22232 300 100 200 50 97
PGB 300X150 22233 300 150 200 50 125
MODELLO CODICE A B C D E ØF G PGB 500X200 22234 500 200 200 50 160
WD-PB 23653 200 85 100 144 195 63 37 PGB 500X350 22244 500 350 200 50 315
200X100
WD-PB 23214 300 85 100 144 295 63 37
300X100 CONTROTELAIO DA CANALE
CONTROTELAIO DA CANALE
PLENUM A PARETE Controtelaio da canale
PLENUM A PARETE PER
BOCCHETTE RETTANGOLARI IN
LINE
Plenum in lamiera di acciaio zincata per mandata di ripresa dell’aria
per installazioni in controsoffitto.
Configurazione in-line. Progettato per montaggio di bocchette
rettangolari. Attacchi con guarnizioni.
Codice 23655 - 2 attacchi Ø 63 mm. MODELLO CODICE A B C D
Codice 23654 - 3 attacchi Ø 63 mm.
CO 200X100 22227 235 135 200 100
CO 300X100 22228 335 135 300 100
CO 300X150 22229 388 185 300 150
CO 500X200 22230 535 235 500 200

MODELLO CODICE A B C D E ØF G
WD-PBH 23655 200 85 100 130 195 63 37
200X100
WD-PBH 23654 300 85 100 130 295 63 37
300X100

704
