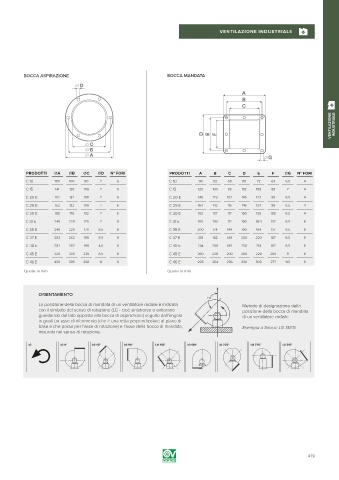

VENTILAZIONE INDUSTRIALE

BOCCA ASPIRAZIONE BOCCA MANDATA
D
A
B
C

VENTILAZIONE INDUSTRIALE

D E F
C
B
A ∅G

PRODOTTI ØA ØB ØC ØD N° FORI PRODOTTI A B C D E F ØG N° FORI
C 10 111.5 100 80 7 6 C 10 98 82 68 88 72 63 6.5 4
C 15 141 128 108 7 6 C 15 125 100 83 132 108 88 7 4
C 20 E 152 132 108 7 6 C 20 E 145 123 102 145 123 98 8.5 4
C 25 E 152 132 108 7 6 C 25 E 164 142 115 146 124 98 8.5 4
C 30 E 190 170 132 7 6 C 30 E 162 137 117 150 126 108 8.5 4
C 31 E 240 220 170 7 8 C 31 E 165 139 112 190 164 137 8.5 8
C 35 E 240 220 170 8.5 8 C 35 E 200 174 149 190 164 137 8.5 8
C 37 E 282 262 199 8.5 8 C 37 E 218 182 149 250 220 187 8.5 8
C 40 E 282 262 199 4.6 8 C 40 E 244 208 185 250 214 187 8.5 8
C 45 E 320 300 236 8.5 8 C 45 E 260 228 200 260 228 200 9 8
C 46 E 420 395 288 12 8 C 46 E 295 264 236 336 306 277 11.5 8
Quote in mm Quote in mm

ORIENTAMENTO
135 °
La posizione della bocca di mandata di un ventilatore radiale è indicata Metodo di designazione della
con il simbolo del senso di rotazione (LG - cioè sinistrorso o antiorario posizione della bocca di mandata
guardando dal lato opposto alla bocca di aspirazione) seguito dall’angolo di un ventilatore radiale.
in gradi tra asse di riferimento (che è una retta perpendicolare al piano di
base e che passa per l’asse di rotazione) e l’asse della bocca di mandata, Esempio a fianco: LG 135°5
misurata nel senso di rotazione.

LG LG 0° LG 45° LG 90° LG 135° LG 180° LG 225° LG 270° LG 315°
