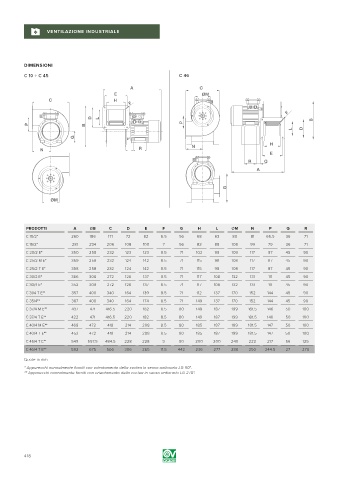

Page 418 - VORTICE - CATALOGO 2019

VENTILAZIONE INDUSTRIALE

DIMENSIONI
C 10 ÷ C 45 C 46

A C
E ØM
C H
F
F
D L B
P
P B
L D
G
H
N
N R
E
R Q
A

G

ØM

PRODOTTI A ØB C D E F G H L ØM N P Q R
C 10/2* 260 186 171 72 82 6.5 56 68 63 80 81 66.5 36 71
C 15/2* 281 234 206 108 100 7 56 83 88 108 99 79 36 71
C 20/2 E* 350 258 232 123 123 8.5 71 102 98 108 117 87 45 90
C 25/2 M E* 369 258 232 124 142 8.5 71 115 98 108 117 87 45 90
C 25/2 T E* 358 258 232 124 142 8.5 71 115 98 108 117 87 45 90
C 30/2 E* 366 308 272 126 137 8.5 71 117 108 132 131 111 45 90
C 30/4 E* 352 308 272 126 137 8.5 71 117 108 132 131 111 45 90
C 31/4 T E** 357 400 340 164 139 8.5 71 112 137 170 152 144 45 90
C 35/4** 387 400 340 164 174 8.5 71 149 137 170 152 144 45 90
C 37/4 M E** 437 471 416.5 220 182 8.5 80 149 187 199 181.5 146 50 100
C 37/4 T E** 422 471 416.5 220 182 8.5 80 149 187 199 181.5 146 50 100
C 40/4 M E** 468 472 418 214 208 8.5 80 185 187 199 181.5 147 50 100
C 40/4 T E** 453 472 418 214 208 8.5 80 185 187 199 181.5 147 50 100
C 45/4 T E** 549 557.5 484.5 228 228 9 90 200 200 240 222 217 56 125
C 46/4 T E** 592 675 566 306 265 11.5 442 236 277 288 250 244.5 27 270
Quote in mm
* Apparecchi normalmente forniti con orientamento della coclea in senso antiorario LG 90°.
** Apparecchi normalmente forniti con orientamento della coclea in senso antiorario LG 270°.
