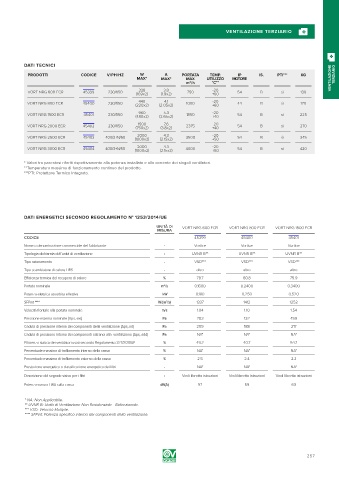

Page 257 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

DATI TECNICI
PRODOTTI CODICE V/PH/HZ W A PORTATA TEMP. IP IS. PTI*** KG TERZIARIO
MAX* MAX* MAX UTILIZZO MOTORE VENTILAZIONE
m /h °C**
3
338
3.8
VORT NRG 600 ECR 45399 230/1/50 (169x2) (1.9x2) 750 -20 54 B sì 130
+60
VORT NRG 800 ECR 45400 230/1/50 440 4.1 1000 -20 44 B sì 170
(220x2) (2.05x2) +60
VORT NRG 1500 ECR 45401 230/1/50 960 5.3 1850 -20 54 B sì 225
(480x2) (2.65x2) +40
VORT NRG 2000 ECR 45402 230/1/50 1500 7.6 2375 -20 54 B sì 270
(750x2) (3.8x2) +40
2000 4.3 -20
VORT NRG 2500 ECR 45403 400/3+N/50 (1000x2) (2.15x2) 3500 +50 54 B sì 345
2000 4.3 -20
VORT NRG 3000 ECR 45404 400/3+N/50 (1000x2) (2.15x2) 4000 +50 54 B sì 420
* Valori tra parentesi riferiti rispettivamente alla potenza installata e alla corrente dei singoli ventilatori.
**Temperatura massima di funzionamento continuo del prodotto.
***PTI: Protettore Termico Integrato.

DATI ENERGETICI SECONDO REGOLAMENTO N° 1253/2014/UE
UNITÀ DI VORT NRG 600 ECR VORT NRG 800 ECR VORT NRG 1500 ECR
MISURA
CODICE 45399 45400 45401
Nome o denominazione commerciale del fabbricante - Vortice Vortice Vortice
Tipologia dichiarata dell’unità di ventilazione - UVNR-B** UVNR-B** UVNR-B**
Tipo azionamento - VSD*** VSD*** VSD***
Tipo scambiatore di calore HRS - altro altro altro
Efficienza termica del recupero di calore % 78.7 80.8 75.9
Portata nominale m /s 0.1600 0.2400 0.3400
3
Potenza elettrica assorbita effettiva kW 0.180 0.250 0.520
SFPint **** W/(m /s) 1337 1412 1252
3
Velocità frontale alla portata nominale m/s 1.04 1.10 1.54
Pressione esterna nominale (∆ps, ext) Pa 203 132 459
Caduta di pressione interna dei componenti della ventilazione (∆ps, int) Pa 209 188 217
Caduta di pressione interna dei componenti estranei alla ventilazione (∆ps, add) Pa NA* NA* NA*
Efficienza statica dei ventilatori usati secondo Regolamento 327/2011/UE % 49.2 40.7 54.7
Percentuale massima di trafilamento interno della cassa % NA* NA* NA*
Percentuale massima di trafilamento esterno della cassa % 2.5 2.4 2.3
Prestazione energetica o classificazione energetica dei filtri - NA* NA* NA*
Descrizione del segnale visivo per i filtri - Vedi libretto istruzioni Vedi libretto istruzioni Vedi libretto istruzioni
Potenza sonora LWA sulla cassa dB(A) 57 59 63

* NA: Non Applicabile.
** UVNR-B: Unità di Ventilazione Non Residenziale - Bidirezionale.
*** VSD: Velocità Multiple.
**** SFPint: Potenza specifica interna dei componenti della ventilazione.
