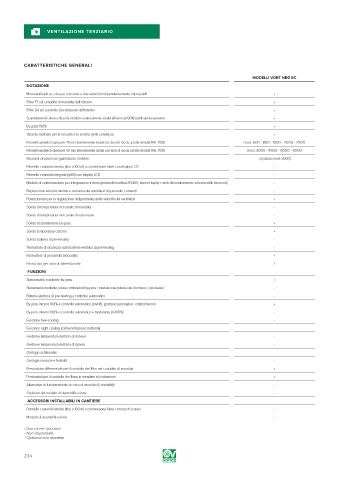

Page 234 - VORTICE - CATALOGO 2019

VENTILAZIONE TERZIARIO

CARATTERISTICHE GENERALI
MODELLI VORT NRG EC
DOTAZIONE
Motoventilatori ec a basso consumo a due velocità indipendentemente impostabili •
Filtro F7 sul condotto di mandata dall’esterno •
Filtro G4 sul condotto di estrazione dall’interno •
Scambiatore di calore a flussi incrociati in controcorrente ad alta efficienza (>90%) certificata da eurovent •
By-pass 100% •
Vassoio inclinato per la raccolta e lo scarico della condensa •
Pannelli sandwich spessore 25 mm internamente isolati con lana di roccia ad alta densità RAL 7035 mod. 600 - 800 - 1500 - 2000 - 2500
Pannelli sandwich spessore 50 mm internamente isolati con lana di roccia ad alta densità RAL 7035 mod. 3000 - 4500 - 6000 - 8000
Raccordi circolari con guarnizione a labbro • (escluso mod. 8000)
Pannello comandi remoto (fino a 100 m) a connessione filare con display LCD -
Pannello comandi integrato (ip65) con display LCD -
Modulo di comunicazione per integrazione in bms (protocolli modbus RS485, bacnet tcp/ip e web alternativamente selezionabili da menù) -
Regolazione velocità minima e massima dei ventilatori da pannello comandi -
Potenziometri per la regolazione indipendente delle velocità dei ventilatori •
Sonda di temperatura nel canale di mandata -
Sonda di temperatura nel canale di estrazione -
Sonda di sbrinamento by-pass •
Sonda temperatura esterna •
Sonda batteria di pre-heating -
Termostato di sicurezza sulla batteria elettrica di pre-heating -
Interruttore di prossimità bloccabile •
Passacavo per cavo di alimentazione •
FUNZIONI
Sbrinamento mediante by-pass •
Sbrinamento mediante azione combinata di by-pass + modulazione portata aria di rinnovo + pre-heater -
Batteria elettrica di pre-heating a controllo automatico -
By-pass interno 100% a controllo automatico (on/off), gestione automatica estate/inverno •
By-pass interno 100% a controllo automatico e modulante (0-100%) -
Funzione free-cooling -
Funzione night-cooling (extraventilazione notturna) -
Gestione temperatura dell’aria di rinnovo -
Gestione temperatura dell’aria di ripresa -
Orologio settimanale -
Orologio vacanze e festività -
Pressostato differenziale per il controllo del filtro nel condotto di mandata •
Pressostati per il controllo dei flussi in mandata ed estrazione •
Alternative di funzionamento in caso di incendio (5 modalità) -
Gestione del modulo di deumidificazione -
ACCESSORI INSTALLABILI IN CANTIERE
Pannello comandi remoto (fino a 100 m) a connessione filare con touch screen -
Modulo di deumidificazione -

• Dotazione standard
- Non disponibile
* Optional non montato

234
