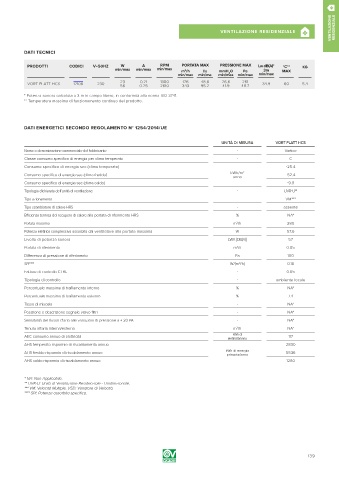

Page 139 - VORTICE - CATALOGO 2019
P. 139
VENTILAZIONE RESIDENZIALE
VENTILAZIONE RESIDENZIALE A
DATI TECNICI
PRODOTTI CODICI V ~ 50HZ W A RPM PORTATA MAX PRESSIONE MAX Lw dB(A)* °C** KG
min/max min/max min/max m /h l/s mmH O Pa 3m MAX
3
2
min/max min/ma min/max min/max min/max
23 0.21 1300 176 48.8 26.6 261
VORT PLATT HCS 12108 230 34.9 60 5.4
56 0.25 2610 343 95.2 41.9 411.7
* Potenza sonora calcolata a 3 m in campo libero, in conformità alla norma ISO 3741.
** Temperatura massima di funzionamento continuo del prodotto.
DATI ENERGETICI SECONDO REGOLAMENTO N° 1254/2014/UE
UNITÀ DI MISURA VORT PLATT HCS
Nome o denominazione commerciale del fabbricante - Vortice
Classe consumo specifico di energia per clima temperato - C
Consumo specifico di energia sec (clima temperato) -25.4
Consumo specifico di energia sec (clima freddo) kWh/m 2 -52.4
anno
Consumo specifico di energia sec (clima caldo) -9.9
Tipologia dichiarata dell’unità di ventilazione - UVR-U**
Tipo azionamento - VM***
Tipo scambiatore di calore HRS - assente
Efficienza termica del recupero di calore alla portata di riferimento HRS % NA*
Portata massima m /h 280
3
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima W 57.6
Livello di potenza sonora LWA [DB(A)] 57
3
Portata di riferimento m /s 0.05
Differenza di pressione di riferimento Pa 100
SPI**** W/(m /h) 0.18
3
Fattore di controllo CTRL - 0.65
Tipologia di controllo - ambiente locale
Percentuale massima di trafilamento interno % NA*
Percentuale massima di trafilamento esterno % 7.4
Tasso di miscela - NA*
Posizione e descrizione segnale visivo filtri - NA*
Sensibilità del flusso d’aria alle variazioni di pressione a ± 20 PA - NA*
3
Tenuta all’aria interna/esterna m /h NA*
kWh di
AEC consumo annuo di elettricità 117
elettricità/anno
AHS temperato risparmio di riscaldamento annuo 2830
AHS freddo risparmio di riscaldamento annuo kWh di energia 5536
primaria/anno
AHS caldo risparmio di riscaldamento annuo 1280
* NA: Non Applicabile.
** UVR-U: Unità di Ventilazione Residenziale - Unidirezionale.
*** VM: Velocità Multiple. VSD: Variatore di Velocità.
**** SPI: Potenza assorbita specifica.
139
