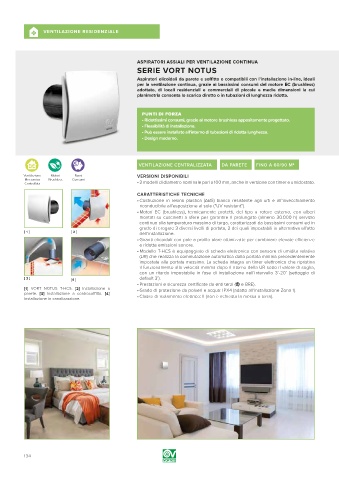

Page 134 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

ASPIRATORI ASSIALI PER VENTILAZIONE CONTINUA
SERIE VORT NOTUS

Aspiratori elicoidali da parete e soffitto e compatibili con l’installazione in-line, ideali
per la ventilazione continua, grazie ai bassissimi consumi del motore EC (brushless)
adottato, di locali residenziali e commerciali di piccole e medie dimensioni la cui
planimetria consenta lo scarico diretto o in tubazioni di lunghezza ridotta.

PUNTI DI FORZA
• Ridottissimi consumi, grazie al motore brushless appositamente progettato.
• Flessibilità di installazione.
• Può essere installato all’interno di tubazioni di ridotta lunghezza.
• Design moderno.

efabcd VENTILAZIONE CENTRALIZZATA DA PARETE FINO A 60/90 M 2

VERSIONI DISPONIBILI
• 2 modelli di diametro nominale pari a 100 mm, anche in versione con timer e umidostato.

CARATTERISTICHE TECNICHE
• Costruzione in resina plastica (ABS) bianca resistente agli urti e all’invecchiamento
riconducibile all’esposizione al sole (“UV resistant”).
• Motori EC (brushless), termicamente protetti, del tipo a rotore esterno, con alberi
montati su cuscinetti a sfere per garantire il prolungato (almeno 30.000 h) servizio
continuo alla temperatura massima di targa, caratterizzati da bassissimi consumi ed in
grado di erogare 3 diversi livelli di portata, 2 dei quali impostabili in alternativa all’atto
[ 1 ] [ 2 ]
dell’installazione.
• Giranti elicoidali con pale a profilo alare ottimizzate per combinare elevate efficienze
e ridotte emissioni sonore.
• Modello T-HCS è equipaggiato di scheda elettronica con sensore di umidita relativa
(UR) che realizza la commutazione automatica dalla portata minima precedentemente
impostata alla portata massima. La scheda integra un timer elettronico che ripristina
il funzionamento alla velocità minima dopo il ritorno della UR sotto il valore di soglia,
con un ritardo impostabile in fase di installazione nell’intervallo 3’-20’ (settaggio di
[ 3 ] [4 ] default 3’).
• Prestazioni e sicurezza certificate da enti terzi (¥ e BRE).
[1] VORT NOTUS T-HCS. [2] Installazione a • Grado di protezione da polveri e acqua: IPX4 (adatto all'installazione Zona 1).
parete. [3] Installazione a controsoffitto. [4]
Installazione in canalizzazione. • Classe di isolamento elettrico: II (non è richiesta la messa a terra).

134
