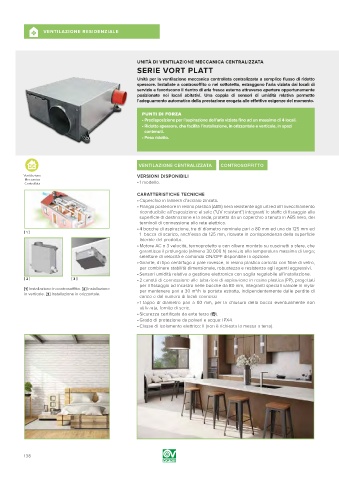

Page 138 - VORTICE - CATALOGO 2019

A VENTILAZIONE RESIDENZIALE

UNITÀ DI VENTILAZIONE MECCANICA CENTRALIZZATA
SERIE VORT PLATT

Unità per la ventilazione meccanica controllata centralizzata a semplice flusso di ridotto
spessore. Installate a controsoffito o nel sottotetto, estraggono l’aria viziata dai locali di
servizio e favoriscono il rientro di aria fresca esterna attraverso aperture opportunamente
posizionate nei locali abitativi. Una coppia di sensori di umidità relativa permette
l’adeguamento automatico della prestazione erogata alle effettive esigenze del momento.
PUNTI DI FORZA
• Predisposizione per l’aspirazione dell’aria viziata fino ad un massimo di 4 locali.
• Ridotto spessore, che facilita l’installazione, in orizzontale e verticale, in spazi
contenuti.
• Peso ridotto.

ef VENTILAZIONE CENTRALIZZATA CONTROSOFFITTO

VERSIONI DISPONIBILI
• 1 modello.

CARATTERISTICHE TECNICHE
• Coperchio in lamiera d’acciaio zincata.
• Flangia posteriore in resina plastica (ABS) nera resistente agli urti ed all’invecchiamento
riconducibile all’esposizione al sole (“UV resistant”) integranti le staffe di fissaggio alla
superficie di destinazione e la sede, protetta da un coperchio a tenuta in ABS nero, dei
terminali di connessione alla rete elettrica.
• 4 bocche di aspirazione, tre di diametro nominale pari a 80 mm ed una da 125 mm ed
[ 1 ]
1 bocca di scarico, anch’essa da 125 mm, ricavate in corrispondenza della superficie
laterale del prodotto.
• Motore AC a 3 velocità, termoprotetto e con albero montato su cuscinetti a sfere, che
garantisce il prolungato (almeno 30.000 h) servizio alla temperatura massima di targa;
selettore di velocità e comando ON/OFF disponibile in opzione.
• Girante, di tipo centrifugo a pale rovesce, in resina plastica caricata con fibre di vetro,
per combinare stabilità dimensionale, robustezza e resistenza agli agenti aggressivi.
• Sensori umidità relativa a gestione elettronica con soglia regolabile all’installazione.
[ 2 ] [ 3 ]
• 2 canotti di connessione alle tubazioni di aspirazione in resina plastica (PP), progettati
per il fissaggio ad incastro nelle bocche da 80 mm, integranti speciali valvole in mylar
[1] Installazione in controsoffitto. [2] Installazione per mantenere pari a 30 m /h la portata estratta, indipendentemente dalle perdite di
3
in verticale. [3] Installazione in orizzontale.
carico e dal numero di locali connessi
• 1 tappo di diametro pari a 80 mm, per la chiusura della bocca eventualmente non
utilizzata, fornito di serie.
• Sicurezza certificata da ente terzo (¥).
• Grado di protezione da polveri e acqua: IPX4.
• Classe di isolamento elettrico: II (non è richiesta la messa a terra).
