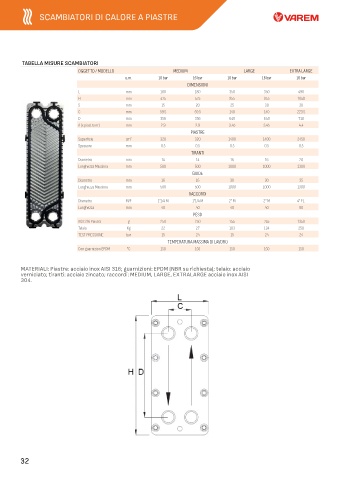

Page 32 - VAREM - LISTINO 2024

SCAMBIATORI DI CALORE A PIASTRE

TABELLA MISURE SCAMBIATORI
OGGETTO / MODELLO MEDIUM LARGE EXTRA LARGE
u.m. 10 bar 16 bar 10 bar 16 bar 16 bar
DIMENSIONI
L mm 180 180 350 350 490
H mm 475 475 855 855 1040
S mm 15 20 25 30 30
C mm 59.5 59.5 140 140 223.5
D mm 356 356 640 640 718
A (x piastra nr) mm 2.9 2.9 3.45 3.45 4.4
PIASTRE
Superficie cm 2 320 320 1400 1400 2450
Spessore mm 0.5 0.5 0.5 0.5 0.5
TIRANTI
Diametro mm 14 14 16 16 20
Lunghezza Massima mm 500 500 1000 1000 1300
GUIDE
Diametro mm 16 16 30 30 35
Lunghezza Massima mm 500 500 1000 1000 1300
RACCORDI
Diametro M/F 1"1/4 M 1"1/4 M 2" M 2" M 4" FL.
Lunghezza mm 40 40 40 40 90
PESO
AISI 316 Piastra g 250 250 755 755 1350
Telaio Kg 22 27 103 124 250
TEST PRESSIONE bar 15 24 15 24 24
TEMPERATURA MASSIMA DI LAVORO
Con guarnizion EPDM °C 150 150 150 150 150

MATERIALI: Piastre: acciaio inox AISI 316; guarnizioni: EPDM (NBR su richiesta); telaio: acciaio
verniciato; tiranti: acciaio zincato; raccordi: MEDIUM, LARGE, EXTRALARGE acciaio inox AISI
304.
