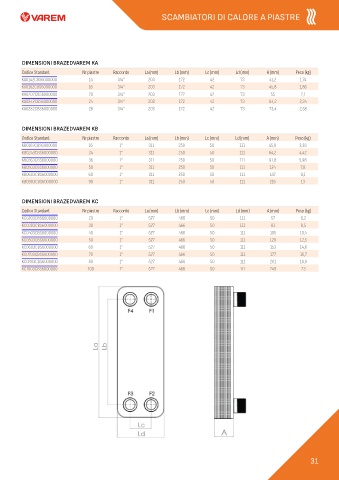

Page 31 - VAREM - LISTINO 2024
P. 31
SCAMBIATORI DI CALORE A PIASTRE
DIMENSIONI BRAZEDVAREM KA
Codice Standard Nr piastre Raccordo La (mm) Lb (mm) Lc (mm) Ld (mm) A (mm) Peso (kg)
KA0142CBS6000000 14 3/4” 203 172 42 73 41,2 1,74
KA0162CBS6000000 16 3/4” 203 172 42 73 45,8 1,86
KA0202CBS6000000 20 3/4” 203 172 42 73 55 2,1
KA0242CBS6000000 24 3/4” 203 172 42 73 64,2 2,34
KA0282CBS6000000 28 3/4” 203 172 42 73 73,4 2,58
DIMENSIONI BRAZEDVAREM KB
Codice Standard Nr piastre Raccordo La (mm) Lb (mm) Lc (mm) Ld (mm) A (mm) Peso (kg)
KB0163CBS6000000 16 1” 311 250 50 111 45,8 3,38
KB0243CBS6000000 24 1” 311 250 50 111 64,2 4,42
KB0363CBS6000000 36 1” 311 250 50 111 91,8 5,98
KB0503CBS6000000 50 1” 311 250 50 111 124 7,8
KB0603CBS6000000 60 1” 311 250 50 111 147 9,1
KB0903CBS6000000 90 1” 311 250 50 111 216 13
DIMENSIONI BRAZEDVAREM KC
Codice Standard Nr piastre Raccordo La (mm) Lb (mm) Lc (mm) Ld (mm) A (mm) Peso (kg)
KC0203CBS6000000 20 1” 527 466 50 111 57 6,2
KC0303CBS6000000 30 1” 527 466 50 111 81 8,5
KC0403CBS6000000 40 1” 527 466 50 111 105 10,4
KC0503CBS6000000 50 1” 527 466 50 111 129 12,5
KC0603CBS6000000 60 1” 527 466 50 111 153 14,6
KC0703CBS6000000 70 1” 527 466 50 111 177 16,7
KC0803CBS6000000 80 1” 527 466 50 111 201 18,8
KC1003CBS6000000 100 1” 527 466 50 111 249 23
