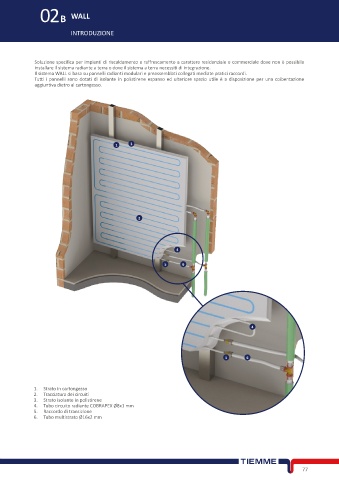

02B WALL

INTRODUZIONE

Soluzione specifica per impianti di riscaldamento e raffrescamento a carattere residenziale e commerciale dove non è possibile
installare il sistema radiante a terra o dove il sistema a terra necessiti di integrazione.
Il sistema WALL si basa su pannelli radianti modulari e preassemblati collegati mediate pratici raccordi.
Tutti i pannelli sono dotati di isolante in polistirene espanso ed ulteriore spazio utile è a disposizione per una coibentazione
aggiuntiva dietro al cartongesso.

1 3

2

4

5 6

4

5 6

1. Strato in cartongesso
2. Tracciatura dei circuiti
3. Strato isolante in polistirene
4. Tubo circuito radiante COBRAPEX Ø8x1 mm
5. Raccordo di transizione
6. Tubo multistrato Ø16x2 mm
