02A CEILING HOME SMART

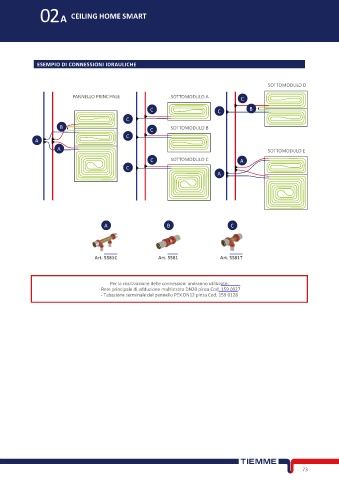

ESEMPIO DI CONNESSIONI IDRAULICHE
SOTTOMODULO D
PANNELLO PRINCIPALE SOTTOMODULO A C
C C B
C
B C SOTTOMODULO B
C
A
A SOTTOMODULO E
C SOTTOMODULO C A
C
A
A B C
Art. 5581C Art. 5581 Art. 5581T
Per la realizzazione delle connessioni andranno utilizzate:
- Rete principale di adduzione multistrato DN20 pinza Cod. 159 0027
- Tubazione terminale del pannello PEX DN12 pinza Cod. 159 0128
