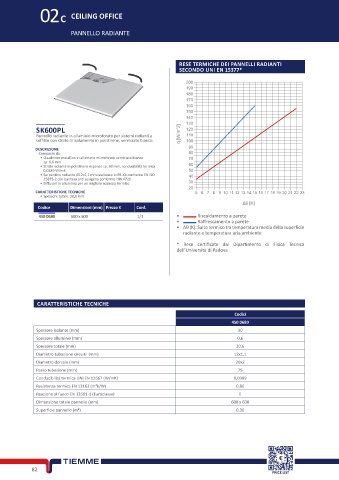

Page 98 - TIEMME - SISTEMI RADIANTI

02C CEILING OFFICE

PANNELLO RADIANTE

RESE TERMICHE DEI PANNELLI RADIANTI
SECONDO UNI EN 15377*

200
190
180
170
160
150
140
130
SK600PL 120
Pannello radiante in alluminio microforato per sistemi radianti a
soffitto con strato di isolamento in polistirene, verniciato bianco.
DESCRIZIONE
Composto da:
• Quadrotto metallico in alluminio microforato verniciato bianco
sp. 0,6 mm
• Strato isolante in polistirene espanso sp. 30 mm, conducibilità termica
0,0389 W/mK
• Serpentino radiante Ø12x1,1 mm realizzato in PE-Xb conforme EN ISO
15875-2 con barriera anti ossigeno conforme DIN 4726
• Diffusori in alluminio per un migliore scambio termico
CARATTERISTICHE TECNICHE
• Spessore totale: 30,6 mm
Codice Dimensioni (mm) Prezzo € Conf.
450 0680 600 x 600 1/1 • Riscaldamento a parete
• Raffrescamento a parete
• ∆θ (K): Salto termico tra temperatura media della superficie
radiante e temperatura aria ambiente

* Rese certificate dal Dipartimento di Fisica Tecnica
dell’Università di Padova

CARATTERISTICHE TECNICHE
Codici
450 0680
Spessore isolante (mm) 30
Spessore alluminio (mm) 0,6
Spessore totale (mm) 30,6
Diametro tubazione circuiti (mm) 12x1,1
Diametro dorsale (mm) 20x2
Passo tubazione (mm) 75
Conducibilità termica UNI EN 12667 (W/mK) 0,0389
Resistenza termica EN 13163 (m²k/W) 0,86
Reazione al fuoco EN 13501-1 (Euroclasse) E
Dimensione totale pannello (mm) 600 x 600
Superficie pannello (m²) 0,36

82
PRICE LIST
