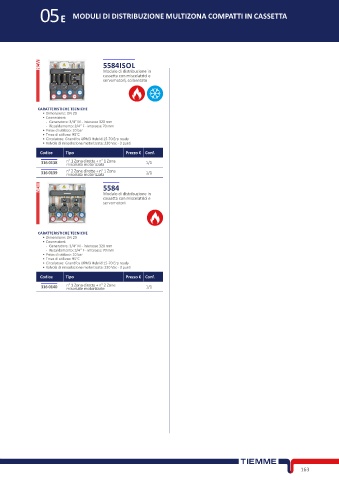

05E MODULI DI DISTRIBUZIONE MULTIZONA COMPATTI IN CASSETTA

Modulo di distribuzione in
5584ISOL ■
cassetta con miscelatrici e
servomotori, coibentato

CARATTERISTICHE TECNICHE
• Dimensione: DN 20
• Connessioni:
- Generatore: 3/4” M - interasse 320 mm
- Riscaldamento: 3/4” F - interasse 70 mm
• Pmax di utilizzo: 10 bar
• Tmax di utilizzo: 95°C
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
• Valvola di miscelazione motorizzata: 230 Vac - 3 punti
Codice Tipo Prezzo € Conf.
316 0138 n° 1 Zona diretta + n° 1 Zona 1/1
miscelata motorizzata
316 0139 n° 2 Zone dirette + n° 1 Zona 1/1
miscelata motorizzata

Modulo di distribuzione in
5584 ■
cassetta con miscelatrici e
servomotori

CARATTERISTICHE TECNICHE
• Dimensione: DN 20
• Connessioni:
- Generatore: 3/4” M - interasse 320 mm
- Riscaldamento: 3/4” F - interasse 70 mm
• Pmax di utilizzo: 10 bar
• Tmax di utilizzo: 95°C
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
• Valvola di miscelazione motorizzata: 230 Vac - 3 punti
Codice Tipo Prezzo € Conf.
316 0140 n° 1 Zona diretta + n° 2 Zone 1/1
miscelate motorizzate

163
