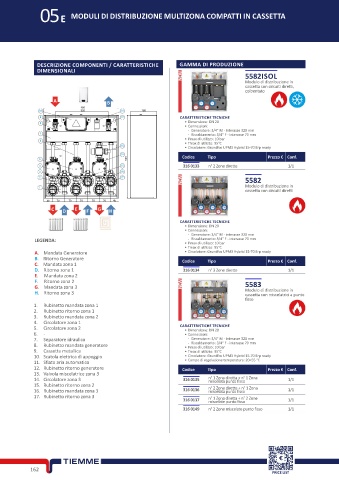

05E MODULI DI DISTRIBUZIONE MULTIZONA COMPATTI IN CASSETTA

DESCRIZIONE COMPONENTI / CARATTERISTICHE GAMMA DI PRODUZIONE
DIMENSIONALI
5582ISOL ■
Modulo di distribuzione in
cassetta con circuiti diretti,
coibentato
A B
450
10 320 11 160
CARATTERISTICHE TECNICHE
9 12
• Dimensione: DN 20
8
• Connessioni:
- Generatore: 3/4” M - interasse 320 mm
7 - Riscaldamento: 3/4” F - interasse 70 mm
• Pmax di utilizzo: 10 bar
6
• Tmax di utilizzo: 95°C
13
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
14 Codice Tipo Prezzo € Conf.
500
5
316 0133 n° 2 Zone dirette 1/1
4 15
3 16
2 17
Modulo di distribuzione in
5582 ■
1
cassetta con circuiti diretti
55 70 70 70 70 70 45
C D E F G H
CARATTERISTICHE TECNICHE
• Dimensione: DN 20
• Connessioni:
- Generatore: 3/4” M - interasse 320 mm
LEGENDA: - Riscaldamento: 3/4” F - interasse 70 mm
• Pmax di utilizzo: 10 bar
• Tmax di utilizzo: 95°C
A. Mandata Generatore • Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
B. Ritorno Generatore Codice Tipo Prezzo € Conf.
C. Mandata zona 1
D. Ritorno zona 1 316 0134 n° 3 Zone dirette 1/1
E. Mandata zona 2
F. Ritorno zona 2
G. Mandata zona 3 5583 ■
H. Ritorno zona 3 Modulo di distribuzione in
cassetta con miscelatrici a punto
fisso
1. Rubinetto mandata zona 1
2. Rubinetto ritorno zona 1
3. Rubinetto mandata zona 2
4. Circolatore zona 1
5. Circolatore zona 2 CARATTERISTICHE TECNICHE
• Dimensione: DN 20
6. - • Connessioni:
7. Separatore idraulico - Generatore: 3/4” M - interasse 320 mm
- Riscaldamento: 3/4” F - interasse 70 mm
8. Rubinetto mandata generatore • Pmax di utilizzo: 10 bar
9. Cassetta metallica • Tmax di utilizzo: 95°C
10. Scatola elettrica di appoggio • Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
11. Sfiato aria automatico • Campo di regolazione temperatura: 20÷55 °C
12. Rubinetto ritorno generatore Codice Tipo Prezzo € Conf.
13. Valvola miscelatrice zona 3
14. Circolatore zona 3 316 0135 n° 1 Zona diretta + n° 1 Zona 1/1
miscelata punto fisso
15. Rubinetto ritorno zona 2
16. Rubinetto mandata zona 3 316 0136 n° 2 Zone dirette + n° 1 Zona 1/1
miscelata punto fisso
17. Rubinetto ritorno zona 3
316 0137 n° 1 Zona diretta + n° 2 Zone 1/1
miscelate punto fisso
316 0149 n° 2 Zone miscelate punto fisso 1/1

162
