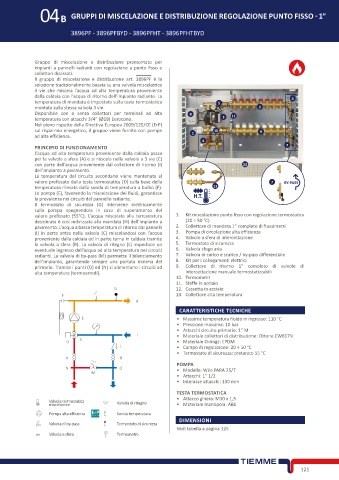

04B GRUPPI DI MISCELAZIONE E DISTRIBUZIONE REGOLAZIONE PUNTO FISSO - 1”

3896PF - 3896PFBYD - 3896PFHT - 3896PFHTBYD

Gruppo di miscelazione e distribuzione premontato per
impianti a pannelli radianti con regolazione a punto fisso e
collettori disassati.
Il gruppo di miscelazione e distribuzione art. 3896PF è la
soluzione tradizionalmente basata su una valvola miscelatrice
3 vie che miscela l’acqua ad alta temperatura proveniente
dalla caldaia con l’acqua di ritorno dell’impianto radiante. La 6
temperatura di mandata è impostata sulla testa termostatica 5
montata sulla stessa valvola 3 vie. 2
Disponibile con o senza collettori per terminali ad alta 8 11
temperatura con attacchi 3/4” (Ø18) Eurocono. 3
Nel pieno rispetto della Direttiva Europea 2009/125/CE (ErP)
sul risparmio energetico, il gruppo viene fornito con pompe 10 9
ad alta efficienza. 1
4
PRINCIPIO DI FUNZIONAMENTO 7
L’acqua ad alta temperatura proveniente dalla caldaia passa
per la valvola a sfera (A) e si miscela nella valvola a 3 vie (C)
con parte dell’acqua proveniente dal collettore di ritorno (I) 12
dell’impianto a pavimento.
La temperatura del circuito secondario viene mantenuta al
valore prefissato dalla testa termostatica (D) sulla base della 7
temperatura rilevata dalla sonda di temperatura a bulbo (F). 13
La pompa (E), favorendo la miscelazione dei fluidi, garantisce
la prevalenza nei circuiti del pannello radiante.
Il termostato di sicurezza (G) interviene elettricamente
sulla pompa spegnendola in caso di superamento del
valore prefissato (55°C). L’acqua miscelata alla temperatura 1. Kit miscelazione punto fisso con regolazione termostatica
desiderata è così indirizzata alla mandata (H) dell’impianto a (20 ÷ 50 °C)
pavimento. L’acqua a bassa temperatura di ritorno dai pannelli 2. Collettore di mandata 1” completo di flussimetri
(I) in parte entra nella valvola (C) miscelandosi con l’acqua 3. Pompa di circolazione alta efficienza
proveniente dalla caldaia ed in parte torna in caldaia tramite 4. Valvole a sfera di intercettazione
la valvola a sfera (B). La valvola di ritegno (L) impedisce un 5. Termostato di sicurezza
eventuale ingresso dell’acqua ad alta temperatura nei circuiti 6. Valvola sfogo aria
radianti. La valvola di by-pass (M) permette il bilanciamento 7. Valvola di carico e scarico / by-pass differenziale
dell’impianto, garantendo sempre una portata minima del 8. Kit per i collegamenti elettrici
primario. Tramite i punti (O) ed (N) si alimentano i circuiti ad 9. Collettore di ritorno 1” completo di valvole di
alta temperatura (termoarredi). intercettazione manuale termostatizzabili
10. Termometri
11. Staffe in acciaio
G 12. Cassetta in acciaio
13. Collettore alta temperatura
F Valvola termosta�ca
H miscelatrice
Pompa CARATTERISTICHE TECNICHE
E • Massima temperatura fluido in ingresso: 110 °C
Valvola di by-pass
• Pressione massima: 10 bar
• Attacchi circuito primario: 1” M
I Valvola a sfera
• Materiale collettori di distribuzione: Ottone CW617N
D C • Materiale O-rings: EPDM
L Valvola di ritegno
• Campo di regolazione: 20 ÷ 50 °C
• Termostato di sicurezza: pretarato 55 °C
A B Sonda temperatura
POMPA
N O Termostato di sicurezza
• Modello: Wilo PARA 25/7
M
• Attacchi: 1” 1/2
Termometro
• Interasse attacchi: 130 mm
TESTA TERMOSTATICA
• Attacco ghiera: M30 x 1,5
Valvola termostatica Valvola di ritegno
miscelatrice • Materiale manopola: ABS
Pompa alta efficenza Sonda temperatura
DIMENSIONI
Valvola di by-pass Termostato di sicurezza
Vedi tabella a pagina 125
Valvola a sfera Termometro
