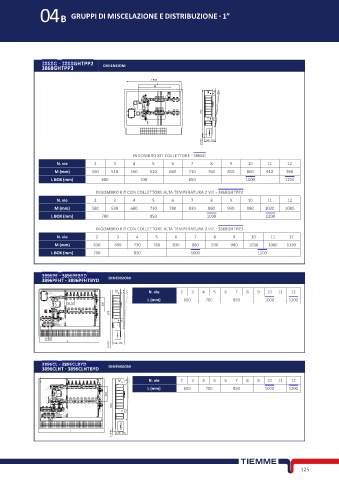

04B GRUPPI DI MISCELAZIONE E DISTRIBUZIONE - 1”
3868G - 3868GHTPP2 DIMENSIONI
3868GHTPP3
L BOX
L
M M
670
0÷110 120÷170
INGOMBRO KIT COLLETTORE - 3868G
N. vie 2 3 4 5 6 7 8 9 10 11 12
M (mm) 460 510 560 610 660 710 760 810 860 910 960
L BOX (mm) 600 700 850 1000 1200
INGOMBRO KIT CON COLLETTORE ALTA TEMPERATURA 2 VIE - 3868GHTPP2
N. vie 2 3 4 5 6 7 8 9 10 11 12
M (mm) 580 630 680 730 780 830 880 930 980 1030 1080
L BOX (mm) 700 850 1000 1200
INGOMBRO KIT CON COLLETTORE ALTA TEMPERATURA 3 VIE - 3868GHTPP3
N. vie 2 3 4 5 6 7 8 9 10 11 12
M (mm) 630 680 730 780 830 880 930 980 1030 1080 1130
L BOX (mm) 700 850 1000 1200
3896PF - 3896PFBYD
3896PFHT - 3896PFHTBYD DIMENSIONI
N. vie 2 3 4 5 6 7 8 9 10 11 12
L (mm) 600 700 850 1000 1200
50 50
200
670
70
50 50
L 120÷170
0÷110
3896CL - 3896CLBYD
3896CLHT - 3896CLHTBYD DIMENSIONI
N. vie 2 3 4 5 6 7 8 9 10 11 12
L (mm) 600 700 850 1000 1200
200
670
70
50
0÷110 120÷170
L
125
