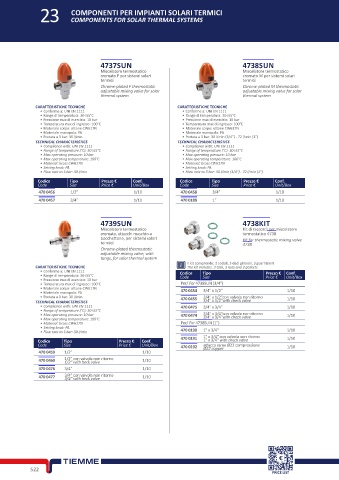

Page 542 - TIEMME - COMPONENTI IDRAULICI

23 COMPONENTI PER IMPIANTI SOLARI TERMICI
COMPONENTS FOR SOLAR THERMAL SYSTEMS

4737SUN 4738SUN
Miscelatore termostatico Miscelatore termostatico
cromato F per sistemi solari cromato M per sistemi solari
termici termici
Chrome-plated F thermostatic Chrome-plated M thermostatic
adjustable mixing valve for solar adjustable mixing valve for solar
thermal system thermal system

CARATTERISTICHE TECNICHE CARATTERISTICHE TECNICHE
• Conforme a: UNI EN 1111 • Conforme a: UNI EN 1111
• Range di temperatura: 30÷55°C • Range di temperatura: 30÷55°C
• Pressione max di esercizio: 10 bar • Pressione max di esercizio: 10 bar
• Temperatura max di ingresso: 100°C • Temperatura max di ingresso: 100°C
• Materiale corpo: ottone CW617N • Materiale corpo: ottone CW617N
• Materiale manopola: PA • Materiale manopola: PA
• Portata a 3 bar: 30 l/min • Portata a 3 bar: 30 l/min (3/4”) - 72 l/min (1”)
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Compliance with: UNI EN 1111 • Compliance with: UNI EN 1111
• Range of temperature (°C): 30÷55°C • Range of temperature (°C): 30÷55°C
• Max operating pressure: 10 bar • Max operating pressure: 10 bar
• Max operating temperature: 100°C • Max operating temperature: 100°C
• Material: brass CW617N • Material: brass CW617N
• Setting knob: PA • Setting knob: PA
• Flow rate to 3 bar: 30 l/min • Flow rate to 3 bar: 30 l/min (3/4”) - 72 l/min (1”)
Codice Tipo Prezzo € Conf. Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Code Size Price € Unit/Box
470 0456 1/2” 1/10 470 0458 3/4” 1/10
470 0457 3/4” 1/10 470 0188 1” 1/10

4739SUN 4738KIT
Miscelatore termostatico Kit di raccordi per miscelatore
cromato, attacchi maschio a termostatico 4738
bocchettone, per sistemi solari Kit for thermostatic mixing valve
termici 4738
Chrome-plated thermostatic
adjustable mixing valve, with
tangs, for solar thermal system
Il kit comprende: 3 codoli, 3 dadi girevoli, 3 guarnizioni
CARATTERISTICHE TECNICHE The kit includes: 3 tails, 3 nuts and 3 gaskets
• Conforme a: UNI EN 1111 Codice Tipo Prezzo € Conf.
• Range di temperatura: 30÷55°C Code Size Price € Unit/Box
• Pressione max di esercizio: 10 bar
• Temperatura max di ingresso: 100°C Per/ For 4738SUN (3/4”)
• Materiale corpo: ottone CW617N 470 0454 3/4" x 1/2" 1/10
• Materiale manopola: PA
• Portata a 3 bar: 30 l/min 470 0455 3/4" x 1/2"con valvola non ritorno 1/10
TECHNICAL CHARACTERISTICS 3/4" x 1/2"with check valve
• Compliance with: UNI EN 1111 470 0475 3/4" x 3/4" 1/10
• Range of temperature (°C): 30÷55°C
• Max operating pressure: 10 bar 470 0474 3/4" x 3/4"con valvola non ritorno 1/10
3/4" x 3/4"with check valve
• Max operating temperature: 100°C
• Material: brass CW617N Per/ For 4738SUN (1”)
• Setting knob: PA 470 0190 1" x 3/4" 1/10
• Flow rate to 3 bar: 30 l/min
470 0191 1" x 3/4" con valvola non ritorno 1/10
Codice Tipo Prezzo € Conf. 1" x 3/4" with check valve
Code Size Price € Unit/Box 470 0192 attacco rame Ø22 compressione 1/10
Ø22 copper
470 0459 1/2” 1/10
470 0460 1/2” con valvola non ritorno 1/10
1/2” with heck valve
470 0476 3/4” 1/10
470 0477 3/4” con valvola non ritorno 1/10
3/4” with heck valve

522
PRICE LIST
