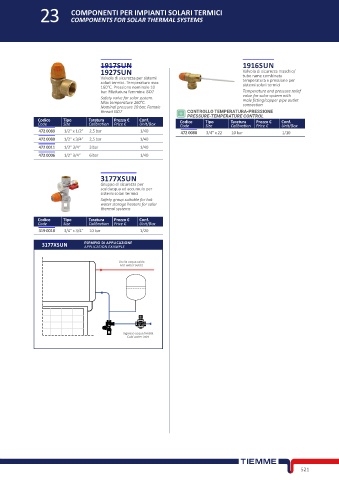

Page 541 - TIEMME - COMPONENTI IDRAULICI

23 COMPONENTI PER IMPIANTI SOLARI TERMICI
COMPONENTS FOR SOLAR THERMAL SYSTEMS

1917SUN 1916SUN
1927SUN Valvola di sicurezza maschio/
Valvola di sicurezza per sistemi tubo rame combinata
temperatura e pressione per
solari termici. Temperatura max sistemi solari termici
160°C. Pressione nominale 10
bar. Filettatura femmina ISO7 Temperature and pressure relief
Safety valve for solar system. valve for solar system with
male fitting/copper pipe outlet
Max temperature 160°C. connection
Nominal pressure 10 bar. Female
thread ISO7 CONTROLLO TEMPERATURA-PRESSIONE
PRESSURE-TEMPERATURE CONTROL
Codice Tipo Taratura Prezzo € Conf. Codice Tipo Taratura Prezzo € Conf.
Code Size Calibration Price € Unit/Box Code Size Calibration Price € Unit/Box
472 0089 1/2” x 1/2” 2,5 bar 1/40 472 0088 3/4” x 22 10 bar 1/10
472 0080 1/2” x 3/4” 2,5 bar 1/40
472 0011 1/2” 3/4” 3 bar 1/40
472 0006 1/2” 3/4” 6 bar 1/40

3177XSUN
Gruppo di sicurezza per
scaldacqua ad accumulo per
sistemi solari termici
Safety group suitable for hot
water storage heaters for solar
thermal systems

Codice Tipo Taratura Prezzo € Conf.
Code Size Calibration Price € Unit/Box
319 0018 3/4” x 3/4” 10 bar 1/20

3177XSUN ESEMPIO DI APPLICAZIONE
APPLICATION EXAMPLE

Uscita acqua calda
Hot water outlet

Ingresso acqua fredda
Cold water inlet

521
