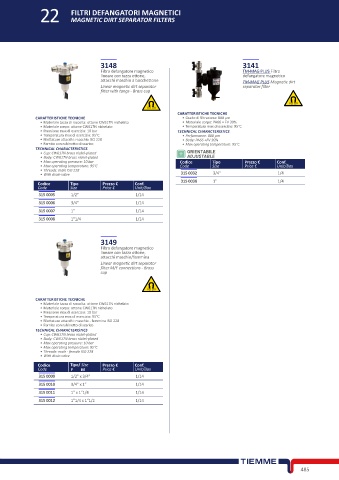

Page 505 - TIEMME - COMPONENTI IDRAULICI

22 FILTRI DEFANGATORI MAGNETICI
MAGNETIC DIRT SEPARATOR FILTERS

3148 3141
Filtro defangatore magnetico TM-MAG PLUS Filtro
lineare con tazza ottone, defangatore magnetico
attacchi maschio a bocchettone TM-MAG PLUS Magnetic dirt
Linear magnetic dirt separator separator filter
filter with tangs - Brass cup

CARATTERISTICHE TECNICHE
CARATTERISTICHE TECNICHE • Grado di filtrazione: 800 μm
• Materiale tazza di raccolta: ottone CW617N nichelato • Materiale corpo: PA66 + FV 30%
• Materiale corpo: ottone CW617N nichelato • Temperatura max di esercizio: 95°C
• Pressione max di esercizio: 10 bar TECHNICAL CHARACTERISTICS
• Temperatura max di esercizio: 95°C • Performance: 800 μm
• Filettature attacchi: maschio ISO 228 • Body: PA66 +FV 30%
• Fornito con rubinetto di scarico • Max operating temperature: 95°C
TECHNICAL CHARACTERISTICS ORIENTABILE
• Cup: CW617N brass nickel-plated
• Body: CW617N brass nickel-plated ADJUSTABLE
• Max operating pressure: 10 bar Codice Tipo Prezzo € Conf.
• Max operating temperature: 95°C Code Size Price € Unit/Box
• Threads: male ISO 228
• With drain valve 315 0032 3/4” 1/4
Codice Tipo Prezzo € Conf. 315 0038 1” 1/4
Code Size Price € Unit/Box
315 0005 1/2” 1/14
315 0006 3/4” 1/14
315 0007 1” 1/14
315 0008 1”1/4 1/14

3149
Filtro defangatore magnetico
lineare con tazza ottone,
attacchi maschio/femmina
Linear magnetic dirt separator
filter M/F connections - Brass
cup

CARATTERISTICHE TECNICHE
• Materiale tazza di raccolta: ottone CW617N nichelato
• Materiale corpo: ottone CW617N nichelato
• Pressione max di esercizio: 10 bar
• Temperatura max di esercizio: 95°C
• Filettature attacchi: maschio - femmina ISO 228
• Fornito con rubinetto di scarico
TECHNICAL CHARACTERISTICS
• Cup: CW617N brass nickel-plated
• Body: CW617N brass nickel-plated
• Max operating pressure: 10 bar
• Max operating temperature: 95°C
• Threads: male - female ISO 228
• With drain valve
Codice Tipo/ Size Prezzo € Conf.
Code F M Price € Unit/Box
315 0009 1/2” x 3/4” 1/14
315 0010 3/4” x 1” 1/14
315 0011 1” x 1”1/4 1/14
315 0012 1”1/4 x 1”1/2 1/14

485
