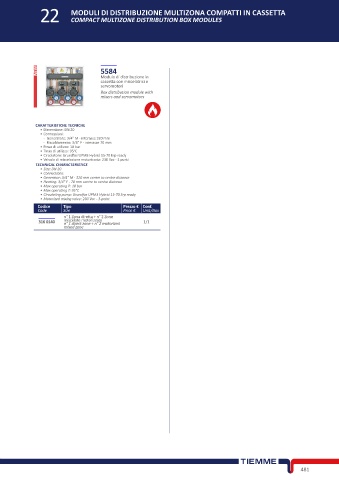

Page 501 - TIEMME - COMPONENTI IDRAULICI

22 MODULI DI DISTRIBUZIONE MULTIZONA COMPATTI IN CASSETTA
COMPACT MULTIZONE DISTRIBUTION BOX MODULES

5584 ■
Modulo di distribuzione in
cassetta con miscelatrici e
servomotori
Box distribution module with
mixers and servomotors

CARATTERISTICHE TECNICHE
• Dimensione: DN 20
• Connessioni:
- Generatore: 3/4” M - interasse 320 mm
- Riscaldamento: 3/4” F - interasse 70 mm
• Pmax di utilizzo: 10 bar
• Tmax di utilizzo: 95°C
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
• Valvola di miscelazione motorizzata: 230 Vac - 3 punti
TECHNICAL CHARACTERISTICS
• Size: DN 20
• Connections:
• Generator: 3/4” M - 320 mm centre to centre distance
• Heating: 3/4” F - 70 mm centre to centre distance
• Max operating P: 10 bar
• Max operating T: 95°C
• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready
• Motorized mixing valve: 230 Vac - 3-point
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
n° 1 Zona diretta + n° 2 Zone
316 0140 miscelate motorizzate 1/1
n° 1 direct zone + n° 2 motorized
mixed zone

481
