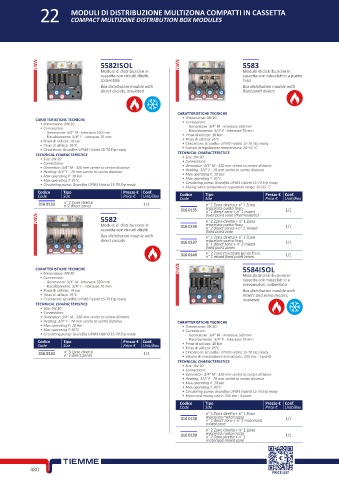

Page 500 - TIEMME - COMPONENTI IDRAULICI

22 MODULI DI DISTRIBUZIONE MULTIZONA COMPATTI IN CASSETTA
COMPACT MULTIZONE DISTRIBUTION BOX MODULES

5582ISOL ■ 5583 ■
Modulo di distribuzione in Modulo di distribuzione in
cassetta con circuiti diretti, cassetta con miscelatrici a punto
coibentato fisso
Box distribution module with Box distribution module with
direct circuits, insulated fixed point mixers

CARATTERISTICHE TECNICHE
CARATTERISTICHE TECNICHE • Dimensione: DN 20
• Dimensione: DN 20 • Connessioni:
• Connessioni: - Generatore: 3/4” M - interasse 320 mm
- Generatore: 3/4” M - interasse 320 mm - Riscaldamento: 3/4” F - interasse 70 mm
- Riscaldamento: 3/4” F - interasse 70 mm • Pmax di utilizzo: 10 bar
• Pmax di utilizzo: 10 bar • Tmax di utilizzo: 95°C
• Tmax di utilizzo: 95°C • Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready • Campo di regolazione temperatura: 20÷55 °C
TECHNICAL CHARACTERISTICS TECHNICAL CHARACTERISTICS
• Size: DN 20 • Size: DN 20
• Connections: • Connections:
• Generator: 3/4” M - 320 mm centre to centre distance • Generator: 3/4” M - 320 mm centre to centre distance
• Heating: 3/4” F - 70 mm centre to centre distance • Heating: 3/4” F - 70 mm centre to centre distance
• Max operating P: 10 bar
• Max operating P: 10 bar
• Max operating T: 95°C • Max operating T: 95°C
• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready
• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready
• Mixing valve temperature regulation range: 20÷55 °C
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box Codice Tipo Prezzo € Conf.
Unit/Box
Price €
Size
Code
316 0133 n° 2 Zone dirette 1/1 n° 1 Zona diretta + n° 1 Zona
n°2 direct zones
316 0135 miscelata punto fisso 1/1
n° 1 direct zone + n° 1 mixed
fixed point zone (thermostatic)
n° 2 Zone dirette + n° 1 Zona
Modulo di distribuzione in 316 0136 miscelata punto fisso 1/1
5582 ■
cassetta con circuiti diretti n° 2 direct zones + n° 1 mixed
fixed point zone
Box distribution module with n° 1 Zona diretta + n° 2 Zone
direct circuits 316 0137 miscelate punto fisso 1/1
n° 1 direct zone + n° 2 mixed
fixed point zones
316 0149 n° 2 Zone miscelate punto fisso 1/1
n° 2 mixed fixed point zones
CARATTERISTICHE TECNICHE
• Dimensione: DN 20 5584ISOL ■
Modulo di distribuzione in
• Connessioni: cassetta con miscelatrici e
- Generatore: 3/4” M - interasse 320 mm servomotori, coibentato
- Riscaldamento: 3/4” F - interasse 70 mm
• Pmax di utilizzo: 10 bar Box distribution module with
• Tmax di utilizzo: 95°C mixers and servo motors,
• Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready insulated
TECHNICAL CHARACTERISTICS
• Size: DN 20
• Connections:
• Generator: 3/4” M - 320 mm centre to centre distance
• Heating: 3/4” F - 70 mm centre to centre distance CARATTERISTICHE TECNICHE
• Max operating P: 10 bar • Dimensione: DN 20
• Max operating T: 95°C • Connessioni:
• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready - Generatore: 3/4” M - interasse 320 mm
Codice Tipo Prezzo € Conf. - Riscaldamento: 3/4” F - interasse 70 mm
Code Size Price € Unit/Box • Pmax di utilizzo: 10 bar
• Tmax di utilizzo: 95°C
316 0134 n° 3 Zone dirette 1/1 • Circolatore: Grundfos UPM3 Hybrid 15-70 Erp ready
n° 3 direct zones
• Valvola di miscelazione motorizzata: 230 Vac - 3 punti
TECHNICAL CHARACTERISTICS
• Size: DN 20
• Connections:
• Generator: 3/4” M - 320 mm centre to centre distance
• Heating: 3/4” F - 70 mm centre to centre distance
• Max operating P: 10 bar
• Max operating T: 95°C
• Circulating pump: Grundfos UPM3 Hybrid 15-70 Erp ready
• Motorized mixing valve: 230 Vac - 3-point
Codice Tipo Prezzo € Conf.
Code Size Price € Unit/Box
n° 1 Zona diretta + n° 1 Zona
316 0138 miscelata motorizzata 1/1
n° 1 direct zone + n° 1 motorized
mixed zone
n° 2 Zone dirette + n° 1 Zona
316 0139 miscelata motorizzata 1/1
n° 2 Zone dirette + n° 1
motorized mixed zone
480
