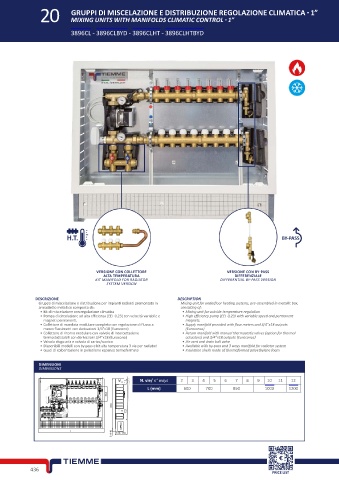

Page 456 - TIEMME - COMPONENTI IDRAULICI

20 GRUPPI DI MISCELAZIONE E DISTRIBUZIONE REGOLAZIONE CLIMATICA - 1”
MIXING UNITS WITH MANIFOLDS CLIMATIC CONTROL - 1”

3896CL - 3896CLBYD - 3896CLHT - 3896CLHTBYD

VERSIONE CON COLLETTORE VERSIONE CON BY-PASS
ALTA TEMPERATURA DIFFERENZIALE
KIT MANIFOLD FOR RADIATOR DIFFERENTIAL BY-PASS VERSION
SYSTEM VERSION

DESCRIZIONE DESCRIPTION
Gruppo di miscelazione e distribuzione per impianti radianti premontato in Mixing unit for underfloor heating systems, pre-assembled in metallic box,
armadietto metallico composto da: consisting of:
• Kit di miscelazione con regolazione climatica • Mixing unit for outside temperature regulation
• Pompa di circolazione ad alta efficienza (EEI 0,23) con velocità variabile e • High efficiency pump (EEI 0,23) with variable speed and permanent
magneti permanenti. magnets.
• Collettore di mandata modulare completo con regolazione di flusso a • Supply manifold provided with flow meters and 3/4”x18 outputs
mezzo flussimetri con derivazioni 3/4”x18 (Eurocono) (Euroconus)
• Collettore di ritorno modulare con valvole di intercettazione • Return manifold with manual thermostatic valves (option for thermal
termostatizzabili con derivazioni 3/4”x18 (Eurocono) actuators) and 3/4”x18 outputs (Euroconus)
• Valvola sfogo aria e valvola di carico/scarico • Air vent and drain ball valve
• Disponibili modelli con by-pass e kit alta temperatura 3 vie per radiatori • Available with by-pass and 3 ways manifold for radiator system
• Gusci di coibentazione in polietilene espanso termoformato • Insulation shells made of thermoformed polyethylene foam
DIMENSIONI
DIMENSIONS

N. vie/ n° ways 2 3 4 5 6 7 8 9 10 11 12
L (mm) 600 700 850 1000 1200
200

670
70
50
L
0÷110 120÷170

436
