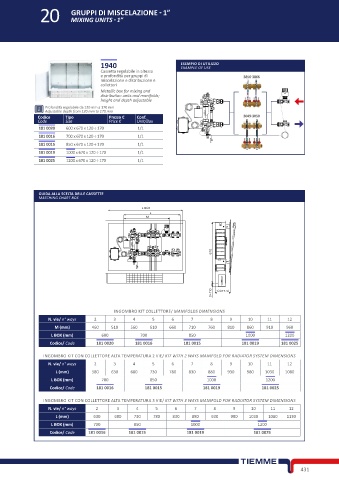

Page 451 - TIEMME - COMPONENTI IDRAULICI

20 GRUPPI DI MISCELAZIONE - 1”
MIXING UNITS - 1”

1940 ESEMPIO DI UTILIZZO
Cassetta regolabile in altezza EXAMPLE OF USE
e profondità per gruppi di 3856-3866
miscelazione e distribuzione e
collettori
Metallic box for mixing and
distribution units and manifolds;
height and depth adjustable
Profondità regolabile da 120 mm a 170 mm
Adjustable depth from 120 mm to 170 mm
Codice Tipo Prezzo € Conf. 3049-3050
Code Size Price € Unit/Box
181 0020 600 x 670 x 120 ÷ 170 1/1
181 0016 700 x 670 x 120 ÷ 170 1/1
181 0015 850 x 670 x 120 ÷ 170 1/1
181 0019 1000 x 670 x 120 ÷ 170 1/1
181 0025 1200 x 670 x 120 ÷ 170 1/1

GUIDA ALLA SCELTA DELLE CASSETTE
MATCHING CHART BOX
L BOX
L
M M

670

0÷110 120÷170

INGOMBRO KIT COLLETTORE/ MANIFOLDS DIMENSIONS
N. vie/ n° ways 2 3 4 5 6 7 8 9 10 11 12
M (mm) 460 510 560 610 660 710 760 810 860 910 960
L BOX (mm) 600 700 850 1000 1200
Codice/ Code 181 0020 181 0016 181 0015 181 0019 181 0025

INGOMBRO KIT CON COLLETTORE ALTA TEMPERATURA 2 VIE/ KIT WITH 2 WAYS MANIFOLD FOR RADIATOR SYSTEM DIMENSIONS
N. vie/ n° ways 2 3 4 5 6 7 8 9 10 11 12
L (mm) 580 630 680 730 780 830 880 930 980 1030 1080
L BOX (mm) 700 850 1000 1200
Codice/ Code 181 0016 181 0015 181 0019 181 0025

INGOMBRO KIT CON COLLETTORE ALTA TEMPERATURA 3 VIE/ KIT WITH 3 WAYS MANIFOLD FOR RADIATOR SYSTEM DIMENSIONS
N. vie/ n° ways 2 3 4 5 6 7 8 9 10 11 12
L (mm) 630 680 730 780 830 880 930 980 1030 1080 1130
L BOX (mm) 700 850 1000 1200
Codice/ Code 181 0016 181 0015 181 0019 181 0025
