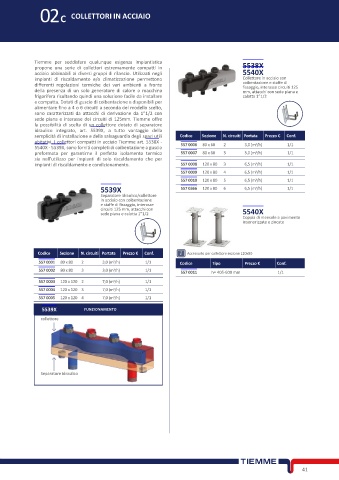

Page 55 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

02 C COLLETTORI IN ACCIAIO
02C

Tiemme per soddisfare qualunque esigenza impiantistica 5538X
propone una serie di collettori estremamente compatti in
acciaio abbinabili ai diversi gruppi di rilancio. Utilizzati negli 5540X
impianti di riscaldamento e/o climatizzazione permettono Collettore in acciaio con
differenti regolazioni termiche dei vari ambienti a fronte coibentazione e staffe di
fissaggio, interasse circuiti 125
della presenza di un solo generatore di calore o macchina mm, attacchi con sede piana e
frigorifera risultando quindi una soluzione facile da installare calotta 1”1/2
e compatta. Dotati di guscio di coibentazione e disponibili per
alimentare fino a 4 o 6 circuiti a seconda del modello scelto,
sono caratterizzati da attacchi di derivazione da 1”1/2 con
sede piana e interasse dei circuiti di 125mm. Tiemme offre
la possibilità di scelta di un collettore dotato di separatore
idraulico integrato, art. 5539X, a tutto vantaggio della
semplicità di installazione e della salvaguardia degli spazi utili Codice Sezione N. circuiti Portata Prezzo € Conf.
abitativi. I collettori compatti in acciaio Tiemme art. 5538X - 557 0006 80 x 60 2 3,0 (m3/h) 1/1
5540X - 5539X, sono forniti completi di coibentazione a guscio
preformata per garantirne il perfetto isolamento termico 557 0007 80 x 60 3 3,0 (m3/h) 1/1
sia nell’utilizzo per impianti di solo riscaldamento che per
impianti di riscaldamento e condizionamento. 557 0008 120 x 80 3 6,5 (m3/h) 1/1
557 0009 120 x 80 4 6,5 (m3/h) 1/1
557 0010 120 x 80 5 6,5 (m3/h) 1/1
5539X 557 0366 120 x 80 6 6,5 (m3/h) 1/1
Separatore idraulico/collettore
in acciaio con coibentazione
e staffe di fissaggio, interasse
circuiti 125 mm, attacchi con 5540X
sede piana e calotta 1”1/2
Coppia di mensole a pavimento
insonorizzate e zincate

Codice Sezione N. circuiti Portata Prezzo € Conf. Accessorio per collettore sezione 120x80
557 0001 80 x 80 2 3,0 (m3/h) 1/1 Codice Tipo Prezzo € Conf.
557 0002 80 x 80 3 3,0 (m3/h) 1/1 557 0011 h= 405-600 mm 1/1

557 0003 120 x 120 2 7,0 (m3/h) 1/1
557 0004 120 x 120 3 7,0 (m3/h) 1/1
557 0005 120 x 120 4 7,0 (m3/h) 1/1

5539X FUNZIONAMENTO
collettore

Separatore idraulico

41
