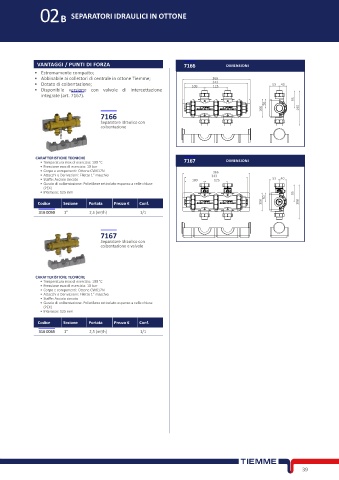

Page 53 - TIEMME - CENTRALE TERMICA E CONTABILIZZAZIONE

02B SEPARATORI IDRAULICI IN OTTONE

VANTAGGI / PUNTI DI FORZA 7166 DIMENSIONI
• Estremamente compatto;
• Abbinabile ai collettori di centrale in ottone Tiemme; 366
• Dotato di coibentazione; 109 343 53 40
125
• Disponibile versione con valvole di intercettazione
integrate (art. 7167).
95
50
100 190
7166
Separatore idraulico con
coibentazione

CARATTERISTICHE TECNICHE 7167
• Temperatura max di esercizio: 100 °C DIMENSIONI
• Pressione max di esercizio: 10 bar
• Corpo e componenti: Ottone CW617N 366
• Attacchi e Derivazioni: Filetto 1” maschio 343
• Staffe: Acciaio zincato 109 125 53 40
• Guscio di coibentazione: Polietilene reticolato espanso a celle chiuse
(PEX)
• Interasse: 125 mm 95
50
Codice Sezione Portata Prezzo € Conf. 100 190
316 0050 1” 2,5 (m3/h) 1/1

7167
Separatore idraulico con
coibentazione e valvole

CARATTERISTICHE TECNICHE
• Temperatura max di esercizio: 100 °C
• Pressione max di esercizio: 10 bar
• Corpo e componenti: Ottone CW617N
• Attacchi e Derivazioni: Filetto 1” maschio
• Staffe: Acciaio zincato
• Guscio di coibentazione: Polietilene reticolato espanso a celle chiuse
(PEX)
• Interasse: 125 mm
Codice Sezione Portata Prezzo € Conf.
316 0065 1” 2,5 (m3/h) 1/1

39
