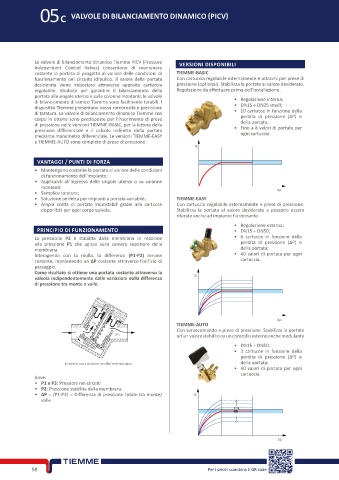

05C VALVOLE DI BILANCIAMENTO DINAMICO (PICV)

Le valvole di bilanciamento dinamico Tiemme PICV (Pressure VERSIONI DISPONIBILI
Independent Control Valves) consentono di mantenere
costante la portata di progetto al variare delle condizioni di TIEMME-BASIC
funzionamento del circuito idraulico. Il valore della portata Con cartuccia regolabile internamente e attacchi per prese di
desiderata viene impostato attraverso apposita cartuccia pressione (optional). Stabilizza la portata al valore desiderato.
regolabile. Studiate per garantire il bilanciamento della Regolazione da effettuare prima dell’installazione.
portata alle singole utenze e sulle colonne montanti, le valvole • Regolazione interna;
di bilanciamento dinamico Tiemme sono facilmente tarabili. I • DN15 ÷ DN25 small;
dispositivi Tiemme presentano bassa rumorosità e precisione • 10 cartucce in funzione della
di taratura. Le valvole di bilanciamento dinamico Tiemme con perdita di pressione (ΔP) e
corpo in ottone sono predisposte per l’inserimento di prese della portata;
di pressione nelle versioni TIEMME-BASIC, per la lettura della • Fino a 8 valori di portata per
pressione differenziale e il calcolo indiretto della portata ogni cartuccia.
mediante manometro differenziale. Le versioni TIEMME-EASY
e TIEMME-AUTO sono complete di prese di pressione.
Q

VANTAGGI / PUNTI DI FORZA
• Mantengono costante la portata al variare delle condizioni
di funzionamento dell’impianto;
• Applicabili all’ingresso delle singole utenze o su colonne
montanti;
• Semplice taratura; Δp
• Soluzione perfetta per impianti a portata variabile; TIEMME-EASY
• Ampia scelta di portate impostabili grazie alla cartucce Con cartuccia regolabile esternamente e prese di pressione.
Q
disponibili per ogni corpo valvola. Stabilizza la portata al valore desiderato e possono essere
Q
ritarate anche ad impianto funzionante.
• Regolazione esterna;
PRINCIPIO DI FUNZIONAMENTO • DN15 ÷ DN50;
La pressione P2 è stabilita dalla membrana in reazione • 6 cartucce in funzione della
alla pressione P1 che agisce sulla camera superiore della perdita di pressione (ΔP) e
membrana. della portata;
Δp
Interagendo con la molla, la differenza (P1-P2) rimane • 40 valori di portata per ogni
Δp
costante, mantenendo un ΔP costante attraverso l’orifizio di cartuccia.
passaggio. Q
Come risultato si ottiene una portata costante attraverso la Q
valvola indipendentemente dalle variazioni della differenza Q
di pressione tra monte e valle.

Δp
Δp
Δp
TIEMME-AUTO
Con servocomando e prese di pressione. Stabilizza la portata
Q
ad un valore stabilito da un controllo esterno anche modulante
Q
• DN15 ÷ DN50;
• 3 cartucce in funzione della
perdita di pressione (ΔP) e
Inserto con azione molla/membrana della portata;
• 40 valori di portata per ogni
dove: cartuccia. Δp
• P1 e P3: Pressioni nei circuiti Δp
• P2: Pressione stabilita dalla membrana
• ΔP = (P1-P3) = Differenza di pressione totale tra monte/ Q
valle

Δp
