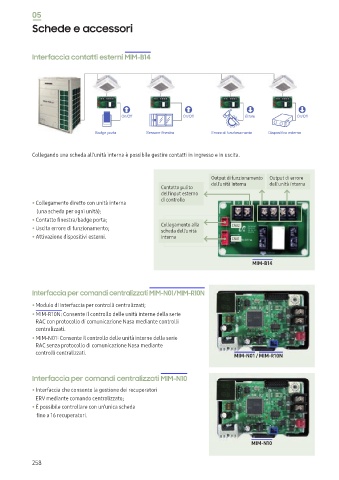

Page 260 - SAMSUNG - DVM S

05

Schede e accessori

Interfaccia contatti esterni MIM-B14

On/Off On/Off Errore On/Off

Badge porta Sensore nestra Errore di funzionamento Dispositivo esterno

Collegando una scheda all’unità interna è possibile gestire contatti in ingresso e in uscita.

Output di funzionamento Output di errore
dell'unità interna dell'unità interna
Contatto pulito
dell'input esterno
di controllo
• Collegamento diretto con unità interna
(una scheda per ogni unità);
• ontatto finestra badge porta
• Uscita errore di funzionamento; Collegamento alla CN82
scheda dell'unità
• Attivazione dispositivi esterni. interna CN81

MIM-B14

Interfaccia per comandi centralizzati MIM-N01/MIM-R10N

• Modulo di interfaccia per controlli centralizzati;
• MIM-R10N: Consente il controllo delle unità interne della serie
RAC con protocollo di comunicazione Nasa mediante controlli
centralizzati.
• I - 01: onsente il controllo delle unit interne della serie
RAC senza protocollo di comunicazione Nasa mediante
controlli centralizzati. MIM-N01 / MIM-R10N

Interfaccia per comandi centralizzati MIM-N10

• Interfaccia che consente la gestione dei recuperatori
ERV mediante comando centralizzato;
• È possibile controllare con un’unica scheda
fino a 1 recuperatori.

MIM-N10

258
