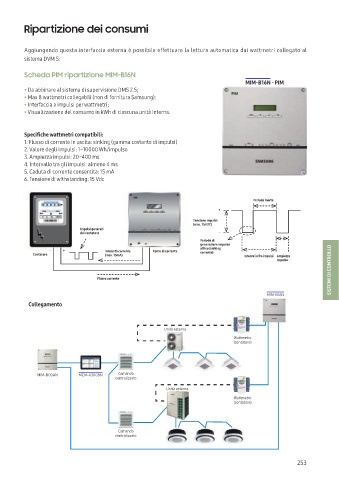

Ripartizione dei consumi

Aggiungendo questa interfaccia esterna è possibile effettuare la lettura automatica dai wattmetri collegato al
sistema DVM S:

Scheda PIM ripartizione MIMªB16N
MIM-B16N - PIM
• Da abbinare al sistema di supervisione DMS 2.5;
• Max 8 wattmetri collegabili (non di fornitura Samsung):
• Interfaccia a impulsi per wattmetri;
• Visualizzazione del consumo in kWh di ciascuna unità interna.

Specifiche wattmetri compatibili:
1. Flusso di corrente in uscita: sinking (gamma costante di impulsi)
2. Valore degli impulsi: 1~10000 Wh/impulso
3. Ampiezza impulsi: 20~400 ms
4. Intervallo tra gli impulsi: almeno 4 ms
5. Caduta di corrente consentita: 15 mA
6. Tensione di withstanding: 15 Vdc

Periodo morto

+
Tensione impulsi
(mac. 15VDC)
Impulsi generati
dal contatore -
Periodo di
generazione impulso
SISTEMI DI CONTROLLO
attivo (sniking
- + Intensità corrente Fonte di corrente
Contatore (max. 15mA) corrente) Intervallo fra impulsi Ampiezza
impulso
Flusso corrente

MIM-B16N
Collegamento

Unità esterna
Wattmetro
(contatore)

MIM-D00AN MCM-A300BN Comando
centralizzato
Unità esterna
Wattmetro
(contatore)

Comando
centralizzato
