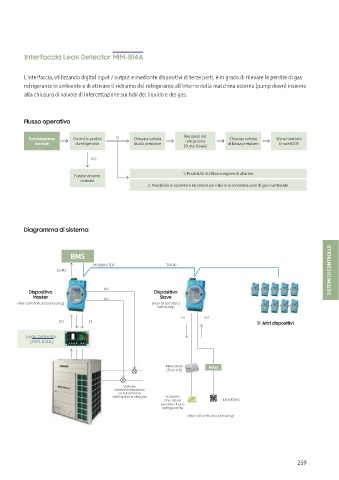

Interfaccia Leak Detector MIM-B14A

L'interfaccia, utilizzando digital input / output e mediante dispositivi di terze parti, è in grado di rilevare le perdite di gas
refrigerante in ambiente e di attivare il richiamo del refrigerante all'interno della macchina esterna (pump down) insieme
alla chiusura di valvole di intercettazione sui tubi del liquido e del gas.

Flusso operativo

Funzionamento Controllo perdita SI Chiusura valvole Recupero del Chiusura valvole Viene mostrato
refrigerante
normale di refrigerante di alta pressione di bassa pressione Errore E503
(Pump Down)
NO

Funzionamento 1. Possibilità di attivare segnale di allarme
normale
2. Possibilità di accendere estrattore per ridurre la concentrazione di gas in ambiente

Diagramma di sistema

SISTEMI DI CONTROLLO
BMS

MODBUS/TCP TCP/IP
DO#3

DO
Dispositivo Dispositivo
Master DO Slave
(Non di fornitura Samsung) (Non di fornitura
Samsung)
DI DO
DO DI Altri dispositivi

Leak Detector
(MIM-B14A)

Rilevatore Relay
(Fino a 8)

Valvole
di intercettazione
su tubazione
del liquido e del gas Sensore
che rileva Estrattore
perdite di gas
refrigerante
(Non di fornitura Samsung)

259
