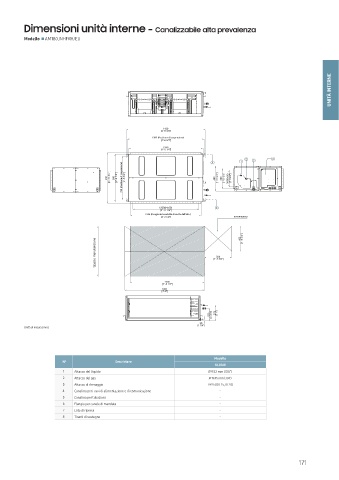

Dimensioni unità interne - Canalizzabile alta prevalenza

Modello AM180JNHFKH/EU

UNITÀ INTERNE

Unità di misura [mm]

Modello
N° Descrizione
18.0 kW
1 Attacco del liquido Ø 9.52 mm (3/8")
2 Attacco del gas Ø 19.05 mm (3/4")
3 Attacco di drenaggio VP25 (OD 25, ID 20)
4 Canalina per i cavi di alimentazione e di comunicazione -
5 Canalina per tubazioni -
6 Flangia per canale di mandata -
7 Lato di ripresa -
8 Tiranti di sostegno -

171
