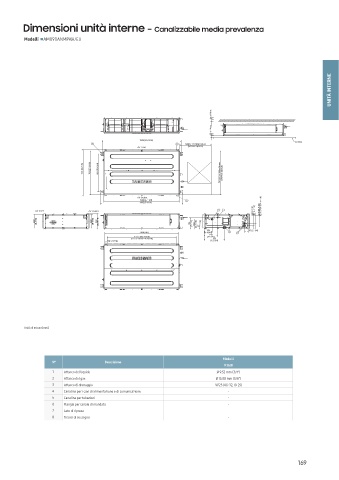

Dimensioni unità interne - Canalizzabile media prevalenza

Modelli AM090ANMPKH/EU

UNITÀ INTERNE

Unità di misura [mm]

Modelli
N° Descrizione
9.1 kW
1 Attacco del liquido Ø 9.52 mm (3/4")
2 Attacco del gas Ø 15.88 mm (5/8")
3 Attacco di drenaggio VP25 (OD 32, ID 25)
4 Canalina per i cavi di alimentazione e di comunicazione -
5 Canalina per tubazioni -
6 Flangia per canale di mandata -
7 Lato di ripresa -
8 Tiranti di sostegno -
